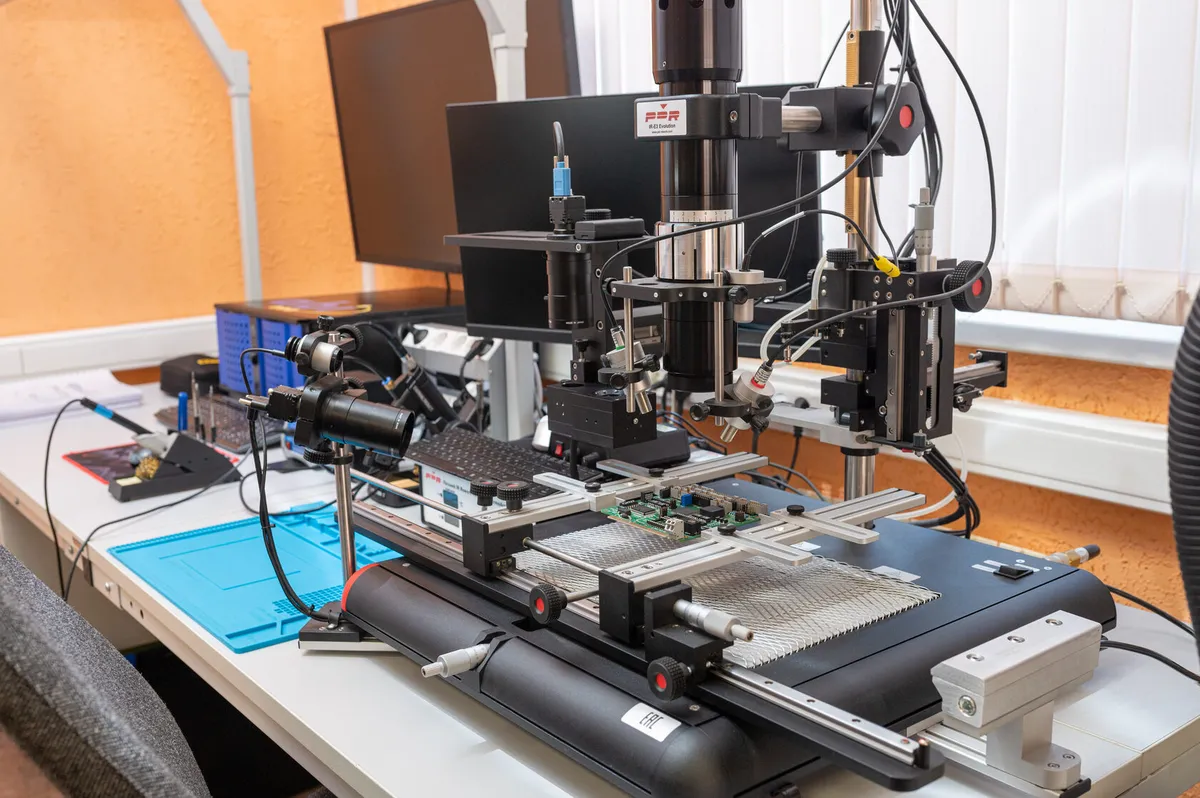

Локализация неисправности до конкретного компонента на BoardMaster - это основа предсказуемого ремонта промышленной электроники. Вместо того чтобы вслепую менять узлы целиком, мы находим точную точку отказа на плате и восстанавливаем только то, что действительно вышло из строя. Ниже разбираем, как устроен процесс диагностики на ABI BoardMaster, почему он снижает стоимость работ и в каких случаях мы дополняем его тепловизором и рентгеном.
Что такое VI-тестирование на ABI BoardMaster
BoardMaster от ABI Electronics - это система тестирования по аналоговой сигнатуре, известная как VI-тестирование (Voltage-Current, вольт-амперная характеристика). Принцип простой: на вывод компонента подаётся переменный сигнал с ограниченным током, а прибор строит зависимость тока от напряжения. Каждый электронный компонент имеет свою характерную сигнатуру. Резистор даёт наклонную прямую, конденсатор - эллипс, исправный p-n переход - характерный излом.
Ключевое преимущество метода: тестирование идёт без подачи рабочего питания на плату. Это значит, что мы можем безопасно проверять узлы, которые при включении ушли бы в короткое замыкание или потянули за собой соседние цепи. Для промышленных плат, где один силовой ключ способен повредить половину схемы, это критично.
Аналоговая сигнатура и сравнение эталон-образец
Сама по себе сигнатура компонента мало о чём говорит, пока её не с чем сравнить. Поэтому основной рабочий метод - сравнение эталон-образец. Мы снимаем VI-характеристики с заведомо исправной эталонной платы, а затем прогоняем те же точки на неисправном образце. Прибор подсвечивает расхождения по цепям и сразу показывает, где сигнатура ушла от нормы.
Отклонение сигнатуры говорит о характере дефекта. Смещение эллипса конденсатора вниз указывает на утечку или пробой. Прямая вместо излома на переходе - признак закороченного полупроводника. Разрыв характеристики - обрыв цепи или холодная пайка. Такой подход резко сужает зону поиска: вместо всей платы мы работаем с несколькими подозрительными точками.
Когда эталонной платы нет, мы используем библиотеки сигнатур и сравниваем идентичные каналы внутри одной платы между собой. Многие промышленные модули содержат повторяющиеся секции, и рабочий канал становится эталоном для отказавшего.
Отдельно стоит сказать про режимы теста. VI-характеристику снимают на разных диапазонах по напряжению, току и частоте сигнала. Низкое напряжение бережно проверяет чувствительные входы, повышенное лучше выявляет пробои в силовых цепях, а изменение частоты помогает отличить конденсатор от индуктивности. Инженер подбирает диапазон под тип цепи, поэтому один и тот же вывод мы можем оценить с нескольких сторон и не пропустить дефект, который виден только в определённом режиме.
Как проходит локализация шаг за шагом
Диагностика на BoardMaster строится по повторяемому маршруту, чтобы результат не зависел от настроения инженера.
- Визуальный осмотр и снятие сигнатур по питающим шинам. Первым делом проверяем цепи питания на короткое замыкание и утечки: именно они чаще всего тянут плату в отказ.
- Прогон разъёмов и краевых контактов по методу эталон-образец. Ищем обрывы дорожек, деградацию контактов и трещины после вибрации.
- Пошаговое сравнение сигнатур активных компонентов: микросхем, ключей, стабилизаторов. Отклонения фиксируются в отчёте.
- Проверка выявленной точки под нагрузкой и подтверждение диагноза перед заменой компонента.
На выходе получается не догадка, а зафиксированный набор отклонений с привязкой к конкретным позициям на плате. Именно это позволяет нам согласовать сроки и стоимость до начала пайки.
Такой маршрут особенно важен на многослойных платах, где визуальный осмотр почти ничего не даёт. Дорожки уходят во внутренние слои, переходные отверстия скрыты, а отказ может прятаться за десятками одинаковых на вид компонентов. Метод сравнения эталон-образец в этом случае работает как навигатор: он не заставляет инженера перебирать плату вслепую, а сразу подсвечивает точки, где поведение цепи отличается от нормы.
Где VI-тест дополняется другими методами
VI-тестирование мощный, но не единственный инструмент. Есть дефекты, которые проявляются только при работе платы или скрыты под корпусом компонента, и здесь мы подключаем смежные методы.
Тепловизионная диагностика ловит элементы, которые греются вне нормы под нагрузкой. Утечка, которую сигнатура показывает как лёгкое отклонение, на тепловой карте выглядит как явная горячая точка. Подробнее об этом мы писали в материале про тепловизионный контроль платы перед ремонтом.
Рентген-инспекция нужна там, где выводы физически недоступны для щупа. Под компонентами BGA пайку не видно глазом, и оценить качество шаров можно только рентгеном. Об этом отдельный разбор в статье про инспекцию BGA-соединений.
Комбинация трёх методов даёт полную картину: BoardMaster показывает электрическое поведение цепей, тепловизор - тепловое, рентген - физическое состояние скрытых соединений.
ESD и дисциплина рабочего места
Точная диагностика бессмысленна, если в процессе мы вносим новые дефекты. Промышленная электроника чувствительна к электростатическому разряду, поэтому вся работа идёт с соблюдением требований ESD: заземлённые браслеты, антистатические маты, контроль влажности и токопроводящая тара для плат.
Ремонтные операции мы ведём по стандартам IPC-7711 и IPC-7721, которые описывают допустимые методы восстановления печатных плат и пайки. Это гарантирует, что после ремонта плата соответствует тем же требованиям к качеству, что и при производстве. Строгий процесс - это часть нашей философии ремонта, а не выбрасывания.
Что получает заказчик
Для заказчика точная локализация неисправности превращается в конкретные выгоды. Прозрачный отчёт до начала работ показывает, что именно вышло из строя, поэтому согласование сроков и стоимости проходит без сюрпризов. Компонентный ремонт вместо замены модуля целиком заметно снижает стоимость, особенно для устаревших или снятых с производства плат, которые уже не купить.
Такой подход мы применяем в проектах для железнодорожного транспорта, метрополитена и судовой электроники, где остановка оборудования обходится дороже самого ремонта. Именно на таких объектах чаще всего встречаются платы, которые официально уже не поставляются, и единственный реальный путь вернуть их в строй - это компонентный ремонт, а не поиск замены на складе.
Ещё один выигрыш - повторяемость. Поскольку диагностика на BoardMaster строится на измеримых сигнатурах, а не на интуиции конкретного мастера, результат воспроизводим. Другой инженер, повторив те же точки на той же плате, получит те же отклонения. Для промышленного заказчика это означает, что качество диагностики не зависит от того, кто именно сегодня стоит за прибором.
Если у вас есть плата, которую поставщик предлагает только заменить целиком, привезите её на диагностику. Мы снимем сигнатуры, локализуем отказ и честно скажем, что можно восстановить, а что нет. Обсудить задачу можно через страницу контактов.
