Современная промышленность работает на печатных платах. Они управляют транспортом, производственным оборудованием, судами, буровыми установками, фактически являются мозгом большинства промышленных систем. Именно поэтому объём электронных отходов в промышленности растёт настолько быстро, а вместе с ним растёт и цена ошибочного решения списать плату вместо того, чтобы её продиагностировать и починить.
Проблема в том, что значительная доля выброшенных плат была технически исправимой. Отказал один компонент, а на свалку уехал весь блок стоимостью в десятки, а иногда и сотни тысяч рублей. Ремонт на компонентном уровне меняет эту логику: вместо замены целого узла восстанавливается конкретный неисправный элемент.
Масштаб проблемы электронных отходов
По оценкам международных организаций, ежегодно в мире образуется свыше 50 миллионов тонн электронных отходов, и промышленный сегмент в этом объёме далеко не последний. Значительная часть, это платы, которые подлежали ремонту, но были списаны как неремонтопригодные без должной диагностики.
Причина обычно проста: замена неисправной платы новой воспринимается как более быстрый и безопасный путь, чем разбираться в первопричине отказа. На деле разница по времени и стоимости почти всегда в пользу ремонта, особенно когда речь идёт об устаревшей элементной базе, которую уже не купить в новом изделии.
Отдельная сложность, это снятые с производства компоненты. Оборудование, отработавшее десять и более лет, часто собрано на микросхемах и транзисторах, которые давно перешли в статус EOL (end of life) или obsolete. Производитель нового блока может просто не существовать, а аналог, найденный на складе или у проверенного поставщика, обходится в разы дешевле, чем полная замена системы.
Почему платы выбрасывают, а не чинят
Есть несколько типичных причин, по которым исправные по сути платы отправляются в утиль.

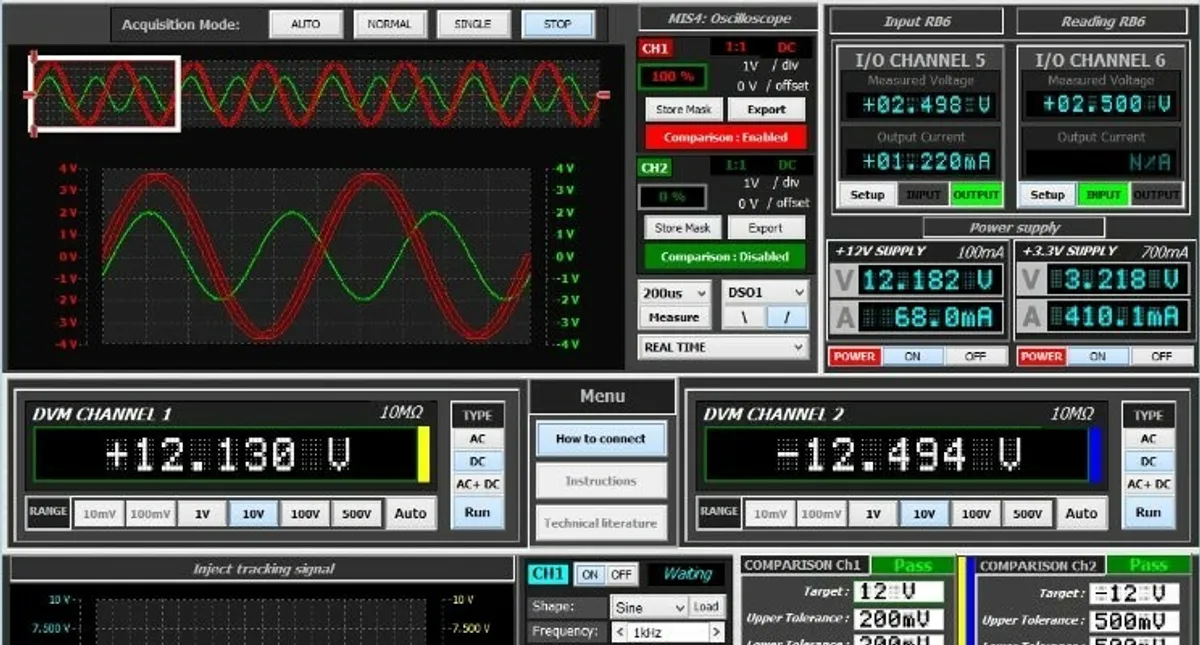

Во-первых, отсутствие нужного диагностического оборудования на месте. Без инструментов вроде BoardMaster локализация неисправности осциллографом и мультиметром может занимать дни вместо секунд, и предприятию проще заказать новый блок.
Во-вторых, ложное убеждение, что отремонтированная система не может работать так же надёжно, как новая. На практике плата, прошедшая полную диагностику после ремонта и выходной прогон, по надёжности не уступает новой, а иногда и превосходит её, потому что слабое место уже найдено и устранено.
В-третьих, политика некоторых производителей оригинального оборудования, которая прямо или косвенно ограничивает ремонт сторонними мастерскими. Отсутствие схем и документации искусственно подталкивает заказчика к покупке нового.
Экономика ремонта против замены
Разница между ремонтом и заменой видна в трёх измерениях: деньги, время и предсказуемость.
По деньгам ремонт компонентного уровня обычно стоит малую долю от цены нового блока. Заменяется конкретный элемент, а не весь узел, поэтому счёт формируется из стоимости компонентов и работы, а не из цены готового изделия с маржой производителя.
По времени восстановление платы часто быстрее, чем поставка нового блока, особенно если оригинал снят с производства и его нужно ждать неделями. Для судна в порту или буровой установки каждый день простоя, это прямые убытки, поэтому скорость ремонта нередко важнее самой его стоимости.
По предсказуемости грамотная диагностика даёт понимание, почему плата вышла из строя. Если причина в бросках напряжения или перегреве, её можно устранить на уровне системы, а не ждать, пока новый блок отправится тем же путём.
Ремонт как часть экономики замкнутого цикла
Мы видим, как крупные отраслевые игроки меняют подход. Сектор рельсового транспорта, хороший пример, где ремонт плат на месте вместо полной замены даёт заметную экономию на уровне предприятия. Похожая логика применима к электронике электропоездов и оборудованию метрополитена, где платы часто снимаются с производства раньше, чем физически изнашиваются.
Такой же принцип работает в судовой электронике, где замена платы означает простой судна на время доставки запчасти, и в нефтегазовом оборудовании, где сутки простоя буровой установки обходятся в сотни тысяч долларов. Во всех этих случаях ремонт, это не только экономия, но и меньший объём электронных отходов, отправленных на переработку раньше времени.
Как делается качественный ремонт
Продление жизненного цикла оборудования работает только при соблюдении стандартов. Просто перепаять компонент недостаточно, важно, чтобы плата вернулась в эксплуатацию с гарантией надёжности.
Мы ориентируемся на признанные отраслевые нормы. Критерии приёмки паяных соединений и монтажа берутся из IPC-A-610, а сами процедуры ремонта и доработки печатных плат, из IPC-7711 и IPC-7721. Работа ведётся с антистатической защитой (ESD), потому что статический разряд способен незаметно повредить чувствительную промышленную электронику ещё до того, как плата попадёт в прибор.
Отдельный этап, это защита восстановленной платы от условий эксплуатации. Конформное покрытие защищает дорожки и компоненты от влаги, солевого тумана и вибрации, что особенно важно для судового и транспортного оборудования. Финальный выходной прогон под нагрузкой подтверждает, что плата держит рабочий режим, а не просто включается на столе.
Как понять, что плату можно спасти
Далеко не каждый отказ означает конец жизни платы, и в большинстве случаев вердикт можно вынести только после диагностики, а не на глаз. Есть несколько практических ориентиров.
Локальный отказ одного узла, например пробитого преобразователя питания или сгоревшей входной защиты, почти всегда ремонтопригоден. Такие неисправности локализуются инструментально и устраняются заменой конкретных компонентов без вмешательства в остальную схему.
Даже платы с видимыми следами коррозии, обугливания или механических повреждений часто поддаются восстановлению, если несущий слой и большая часть проводящего рисунка целы. Дорожки и контактные площадки восстанавливаются, разъёмы меняются, а поражённые участки очищаются и заново защищаются покрытием.
Сложнее с многослойными платами, где повреждён внутренний слой, и с полностью выгоревшими участками, затронувшими критичные цепи. Но и в этих случаях решение принимается после диагностики: иногда дешевле и быстрее восстановить плату, чем ждать снятый с производства блок неделями. Именно поэтому диагностика до списания, а не после, экономит и деньги, и время.
Отрасли, где ремонт особенно оправдан
Экономика ремонта заметнее всего там, где простой оборудования стоит дорого, а элементная база устарела. Кроме рельсового транспорта и судов это касается промышленных контроллеров и ЧПУ, где отказ одной платы останавливает целую производственную линию, и автомобильной электроники, где оригинальные блоки управления дороги и не всегда доступны. Логика одна: чем сложнее и дороже узел и чем длиннее срок его поставки, тем выгоднее ремонт по сравнению с заменой.
Что можно сделать уже сейчас
Если на вашем предприятии есть привычка списывать неисправные платы без диагностики, это почти всегда означает переплату за новое оборудование и лишний объём электронных отходов. Первый шаг, провести диагностику перед списанием, а не после решения о замене.
Мы разбираем это подробнее в статье о философии ремонта вместо замены, а также показываем на конкретных цифрах, как ремонт платы сравнивается с заменой модуля. Если у вас есть оборудование, которое кажется неремонтопригодным, мы готовы его продиагностировать, оставьте заявку, чтобы узнать, подлежит ли оно восстановлению.
