Судовая навигационная электроника работает в одной из самых агрессивных сред, какие вообще встречаются в технике. Солёный воздух, конденсат, постоянная вибрация и перепады температуры быстро разрушают контакты и покрытия плат. Даже локальный отказ может вывести из строя весь навигационный контур, а на судне это означает не просто поломку, а риск для безопасности плавания и вынужденный простой в ожидании запчасти.
Восстановление судовой навигационной электроники, это работа на компонентном уровне, где важно не только заменить повреждённый элемент, но и вернуть плате устойчивость к той самой среде, которая её разрушила. Ниже разбираем, что именно выходит из строя, как проходит диагностика и почему ремонт часто выигрывает у замены блока.
Что разрушает электронику на судне
Морская среда атакует электронику сразу с нескольких сторон, и каждый фактор усиливает остальные.
Главный враг, это коррозия. Солевой туман проникает в корпуса приборов, оседает на платах и запускает электрохимические процессы, которые разъедают дорожки, контактные площадки и выводы компонентов. Там, где есть остаточное напряжение, коррозия идёт ещё быстрее, образуя токопроводящие мостики и утечки.
Второй фактор, вибрация. Постоянная тряска от главного двигателя и волнения расшатывает пайку, ломает выводы и приводит к усталостным трещинам в контактах и разъёмах. Третий, влажность и конденсат, которые проникают под некачественное или повреждённое покрытие. Всё вместе это ставит под удар навигационные системы: ЭКНИС (электронные картографические системы), радары, гирокомпасы и эхолоты, где отказ одной платы способен обесточить весь контур.
Диагностика навигационного блока
Восстановление начинается с полной диагностики, а не с попытки заменить плату наугад. Задача, понять глубину поражения и найти все повреждённые цепи, а не только очевидные.

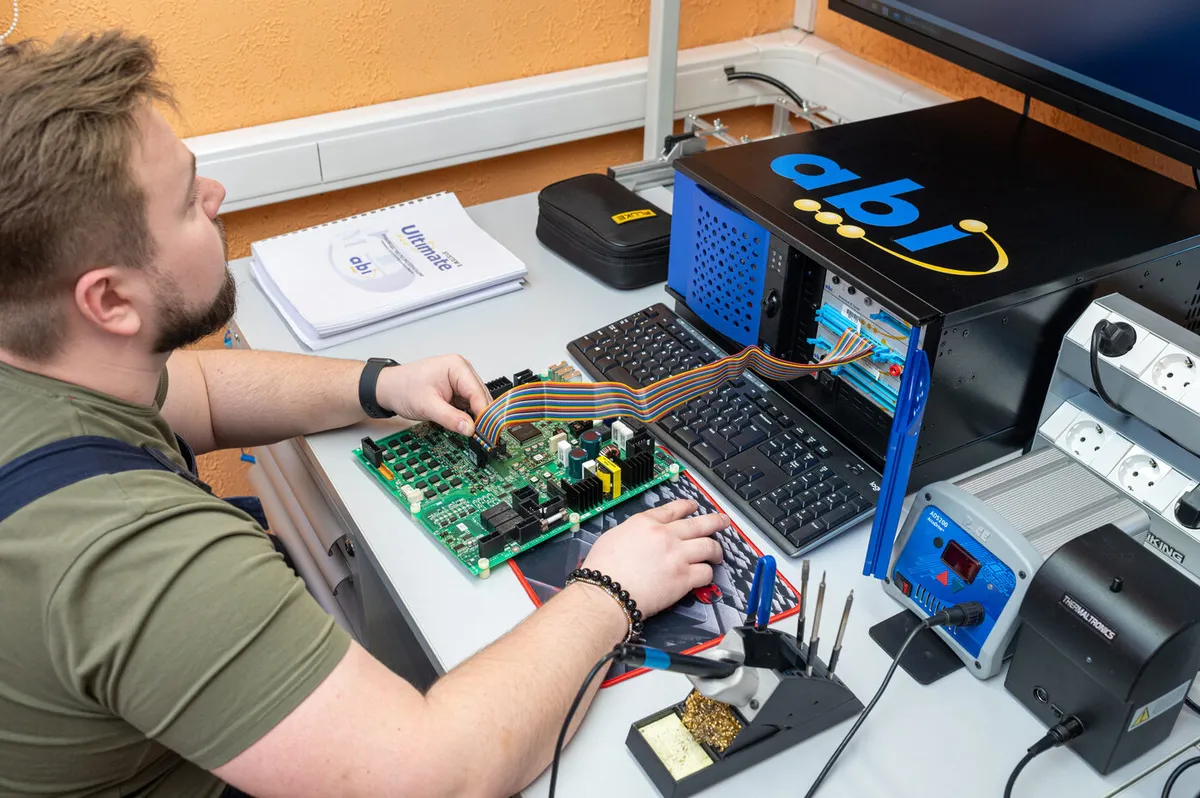

Мы осматриваем плату под увеличением, чтобы оценить масштаб коррозии, затем локализуем электрические неисправности инструментально. Осциллограф и мультиметр показывают, где сигнал теряется или искажается, а сравнительные методы диагностики помогают найти деградировавшие компоненты, которые ещё формально работают, но уже на грани отказа. Важно проверять не только очевидно повреждённые участки: коррозия распространяется скрытно, под покрытием и внутри разъёмов, поэтому осмотр ведётся по всей плате, а не только вокруг явного дефекта.
Отдельная сложность, устаревшая элементная база: навигационное оборудование служит долго, и часть компонентов давно имеет статус EOL или obsolete. Купить оригинал в новом изделии уже невозможно, поэтому под замену подбирается проверенный аналог с сохранением параметров по напряжению, току и быстродействию, чтобы поведение цепи не изменилось.
Как проходит восстановление
После диагностики начинается собственно ремонт, и здесь важно устранить не только следствие, но и предпосылки для повторного отказа.
По итогам работ мы восстанавливаем дорожки и разъёмы, поражённые коррозией, меняем повреждённые DC-DC преобразователи и другие вышедшие из строя компоненты, а также очищаем плату от продуктов коррозии, которые иначе продолжили бы разрушение изнутри. Пайка ведётся с антистатической защитой (ESD) и по отраслевым стандартам: критерии монтажа берутся из IPC-A-610, а процедуры ремонта и доработки, из IPC-7711 и IPC-7721. Это гарантирует, что восстановленный участок не уступает заводскому.
Финальный и, возможно, самый важный этап для судовой электроники, это влагозащитная обработка. Конформное покрытие заново изолирует плату от солевого тумана и конденсата, возвращая ей стойкость к морской среде. Плата проходит выходной прогон под нагрузкой, чтобы подтвердить стабильную работу до возврата на судно.
Какие приборы восстанавливаем чаще всего
Навигационный контур судна состоит из нескольких взаимосвязанных систем, и коррозия или вибрация могут вывести из строя любую из них. У каждого типа приборов свои характерные отказы.
В ЭКНИС и картографических системах чаще страдают платы питания и интерфейсные модули: пропадает подсветка дисплея, сбоит обмен данными с датчиками, теряется связь с приёмником спутниковой навигации. В радарах уязвимы модуляторные и приёмные тракты, а также цепи вращения антенны, где вибрация и влага быстро выводят из строя разъёмы и силовые ключи.
Гирокомпасы и системы курсоуказания чувствительны к деградации питания и усилительных каскадов: даже небольшой уход параметров сказывается на точности курса. Эхолоты и лаги страдают от коррозии в трактах приёма слабого сигнала. Во всех случаях восстановление на компонентном уровне позволяет сохранить оригинальный прибор, который уже согласован с остальным навигационным оборудованием судна, вместо поиска дефицитной замены.
Почему ремонт выигрывает у замены
Для судовладельца разница между ремонтом и заменой блока измеряется прежде всего временем простоя.
Замена платы означает ожидание поставки, а для навигационного оборудования оригинал нередко снят с производства и едет неделями. Всё это время судно либо стоит, либо идёт с ограничениями. Ремонт на месте или в короткий срок возвращает блок в строй быстрее и дешевле, а восстановленная и заново защищённая плата по надёжности не уступает новой. Это же продлевает жизненный цикл оборудования и сокращает объём электронных отходов, о чём мы подробнее пишем в статье о том, почему выброшенная плата не всегда мусор.
Как продлить срок службы после ремонта
Восстановление платы устраняет последствия, но морская среда никуда не денется, поэтому важно снизить вероятность повторного отказа. Несколько мер помогают продлить срок службы навигационной электроники после ремонта.
Первое, это герметичность корпусов и уплотнений. Именно через повреждённые прокладки и незакрытые вводы солевой туман попадает внутрь прибора, поэтому проверка и восстановление уплотнений так же важны, как и сам ремонт платы. Второе, качественное конформное покрытие, которое мы наносим заново на всю плату, а не только на отремонтированный участок, чтобы не оставлять открытых зон.
Третье, это регулярный осмотр. Ранние следы коррозии на контактах и разъёмах заметны задолго до отказа, и их устранение обходится в разы дешевле, чем восстановление выгоревшего тракта. Мы отражаем такие наблюдения в отчёте, чтобы экипаж и техническая служба знали, за какими узлами стоит следить в первую очередь.
Отчёт для классификационного общества
Судовая электроника, это поднадзорная зона, поэтому ремонт должен быть не только качественным, но и документированным.
Мы ремонтируем судовую электронику с полным отчётом для классификационного общества: с описанием выявленных неисправностей, перечнем выполненных работ и заменённых компонентов, а также подтверждением соответствия стандартам монтажа. Такой отчёт упрощает приёмку оборудования и снимает вопросы при последующих проверках.
Если у вас есть навигационный блок, пострадавший от коррозии или вибрации, оставьте заявку, и мы оценим ремонтопригодность до того, как вы примете решение о дорогостоящей замене.
