Ремонт плат сигнализации метро, это отдельная дисциплина, где цена ошибки измеряется не рублями, а безопасностью движения. Блоки систем СЦБ (сигнализация, централизация, блокировка) управляют светофорами, стрелками и логикой интерлокинга, которая физически не даёт разрешить два конфликтующих маршрута одновременно. Когда такая плата выходит из строя, депо оказывается перед выбором: ждать новый блок неделями или восстановить существующий за считанные дни.
Блоки сигнализации часто страдают от бросков напряжения в бортовой и станционной сети. Повреждаются входные защиты, операционные усилители и цепи гальванической развязки, а вслед за ними, логика, которая должна работать безотказно. Ниже разбираем, почему это происходит и как выглядит грамотное восстановление.
Почему платы СЦБ выходят из строя
Оборудование метрополитена работает в тяжёлых условиях: постоянные коммутационные помехи, вибрация от подвижного состава, перепады температуры и влажности в тоннелях. Всё это создаёт нагрузку на электронику, которая проектировалась десятилетия назад.
Главный враг сигнальных плат, это броски напряжения. Резкое повышение потенциала в сети пробивает входные защитные элементы: супрессоры, варисторы, диоды. Если защита не справилась, импульс уходит дальше, на операционные усилители и компараторы, которые формируют сигнальную логику. В худшем случае страдают цепи гальванической развязки, отделяющие силовую часть от управляющей.
Отдельная сложность, это возраст оборудования. Многие блоки собраны на элементной базе, которая давно снята с производства. Найти оригинальный компонент, статуса EOL или obsolete, в новом изделии невозможно, поэтому ремонт требует подбора проверенного аналога с сохранением параметров по напряжению, току и быстродействию.
Диагностика на компонентном уровне
Восстановление начинается не с паяльника, а с диагностики. Задача, найти конкретный неисправный элемент, а не заменить плату целиком по принципу пробной перестановки.

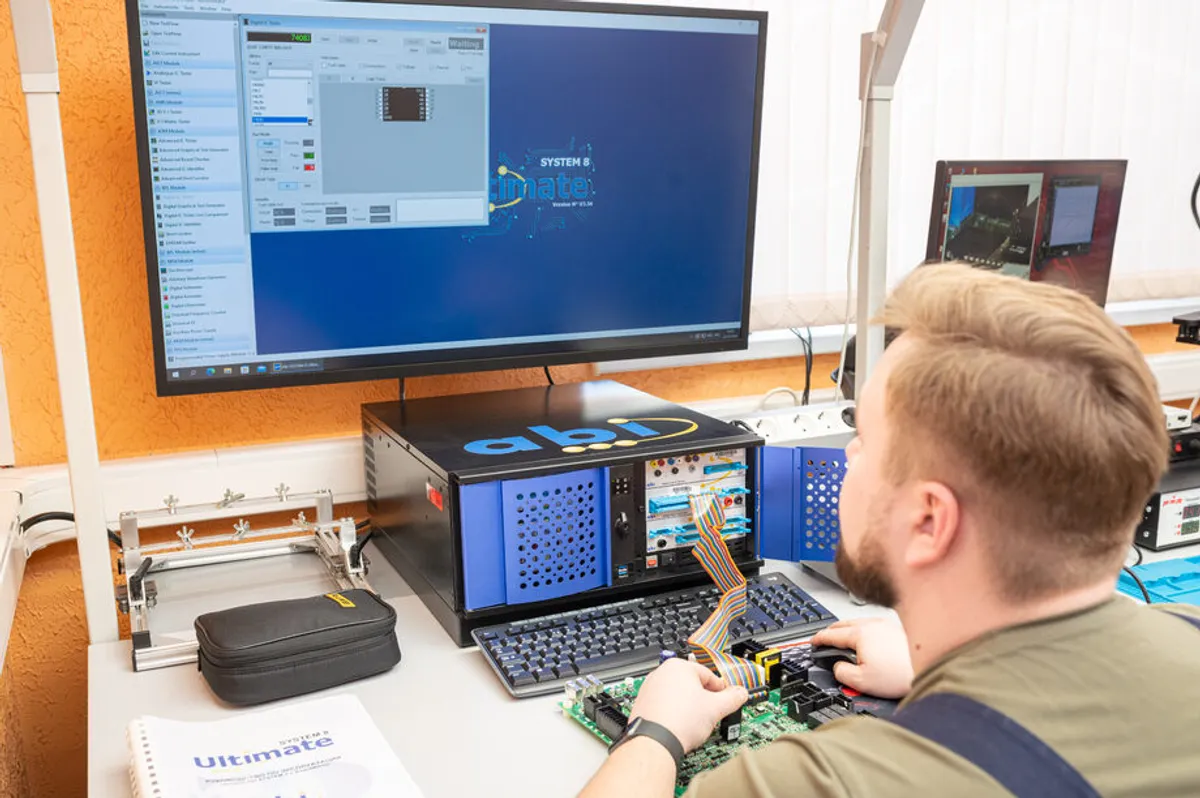

Мы локализуем неисправность инструментальными методами. Осциллограф показывает форму сигнала в контрольных точках, мультиметр и измеритель, параметры компонентов, а специализированное оборудование вроде BoardMaster сравнивает поведение цепей с эталоном без подачи рабочего напряжения. Это позволяет находить пробитые переходы и деградировавшие элементы за секунды там, где ручной перебор занял бы дни.
Диагностика документируется. По итогам заказчик получает не просто отремонтированную плату, а понимание, что именно вышло из строя и почему, что помогает устранить причину на уровне системы, а не ждать повторного отказа.
Как проходит восстановление
После локализации неисправности начинается собственно ремонт. Здесь важно не только заменить компонент, но и вернуть плату в состояние, пригодное для длительной эксплуатации в ответственной системе.
Мы восстанавливаем повреждённые дорожки и контактные площадки, меняем пробитые входные защиты, операционные усилители и элементы гальванической развязки. Работа ведётся с антистатической защитой (ESD), потому что статический разряд способен незаметно повредить чувствительную логику ещё до сборки.
Критерии качества берём из отраслевых стандартов. Приёмка паяных соединений и монтажа ведётся по IPC-A-610, а процедуры ремонта и доработки печатных плат, по IPC-7711 и IPC-7721. Это не формальность: единый стандарт означает, что плата после ремонта соответствует тем же требованиям, что и заводской монтаж.
Проверка перед возвратом в работу
Плата сигнализации не может вернуться в эксплуатацию просто потому, что включилась на столе. Система СЦБ должна работать безотказно, поэтому финальная проверка обязательна.
Мы проводим выходной прогон под нагрузкой, который имитирует рабочий режим и позволяет выявить плавающие дефекты, проявляющиеся только при прогреве или под током. При необходимости плата покрывается защитным конформным покрытием, чтобы противостоять влаге и вибрации в тоннельных условиях. Только после этого блок отправляется обратно в депо с документированным отчётом и гарантией.
Почему простой депо обходится дорого
Стоимость восстановления платы почти всегда несопоставима со стоимостью самого простоя. Когда блок сигнализации выходит из строя, из работы может выпасть целый участок или единица подвижного состава, а движение поездов организуется по резервным схемам с ограничениями. Каждый день такого режима, это не только прямые потери, но и повышенная нагрузка на смежное оборудование и персонал.
Проблема усугубляется тем, что новый блок взамен отказавшего часто нельзя купить быстро. Оборудование СЦБ проектировалось под конкретные серии подвижного состава и станционные системы, а его элементная база давно снята с производства. Поставка оригинального блока, если он ещё выпускается, растягивается на недели, а совместимость нового изделия с существующей логикой приходится отдельно проверять.
Ремонт на компонентном уровне разрывает эту зависимость. Восстановленная плата возвращается в ту же систему, с которой она уже была согласована, без риска несовместимости и без долгого ожидания. Для депо это означает предсказуемый график и возможность держать отремонтированные блоки в обменном фонде, сокращая время реакции на будущие отказы.
Документация ремонта и прослеживаемость
Для систем, отвечающих за безопасность движения, важен не только результат ремонта, но и его прослеживаемость. Депо должно понимать, что именно было сделано с блоком, какие компоненты заменены и по каким критериям принята работа.
Мы фиксируем весь цикл: результаты входной диагностики с указанием неисправных цепей, перечень заменённых компонентов с их номиналами, ссылку на применённые стандарты монтажа и итоги выходного прогона. Такой отчёт позволяет вести историю каждого блока и видеть, если один и тот же узел отказывает повторно, что указывает уже на системную причину вне самой платы.
Прослеживаемость также упрощает планирование обменного фонда. Зная типичные отказы по сериям оборудования, депо может заранее держать восстановленные блоки под замену и не останавливать участок в ожидании ремонта. Это превращает разовый ремонт в управляемый процесс поддержки жизненного цикла оборудования.
Результат для депо
Такой подход даёт депо предсказуемый и быстрый цикл восстановления вместо долгого ожидания новых блоков.
- Срок восстановления от 5 рабочих дней
- Документированная диагностика с указанием причины отказа
- Восстановление устаревшей и снятой с производства элементной базы
- Гарантия на выполненные работы
Ремонт на компонентном уровне продлевает жизненный цикл оборудования и снимает зависимость от поставок блоков, которые уже не выпускаются. Подробнее о том, почему выброшенная плата не всегда мусор, мы рассказываем в отдельной статье, а сравнение ремонта платы и замены модуля показывает разницу в цифрах.
Если у вас есть неисправные блоки сигнализации или другое оборудование метро, которое требует восстановления, оставьте заявку, и мы оценим ремонтопригодность до принятия решения о списании.
