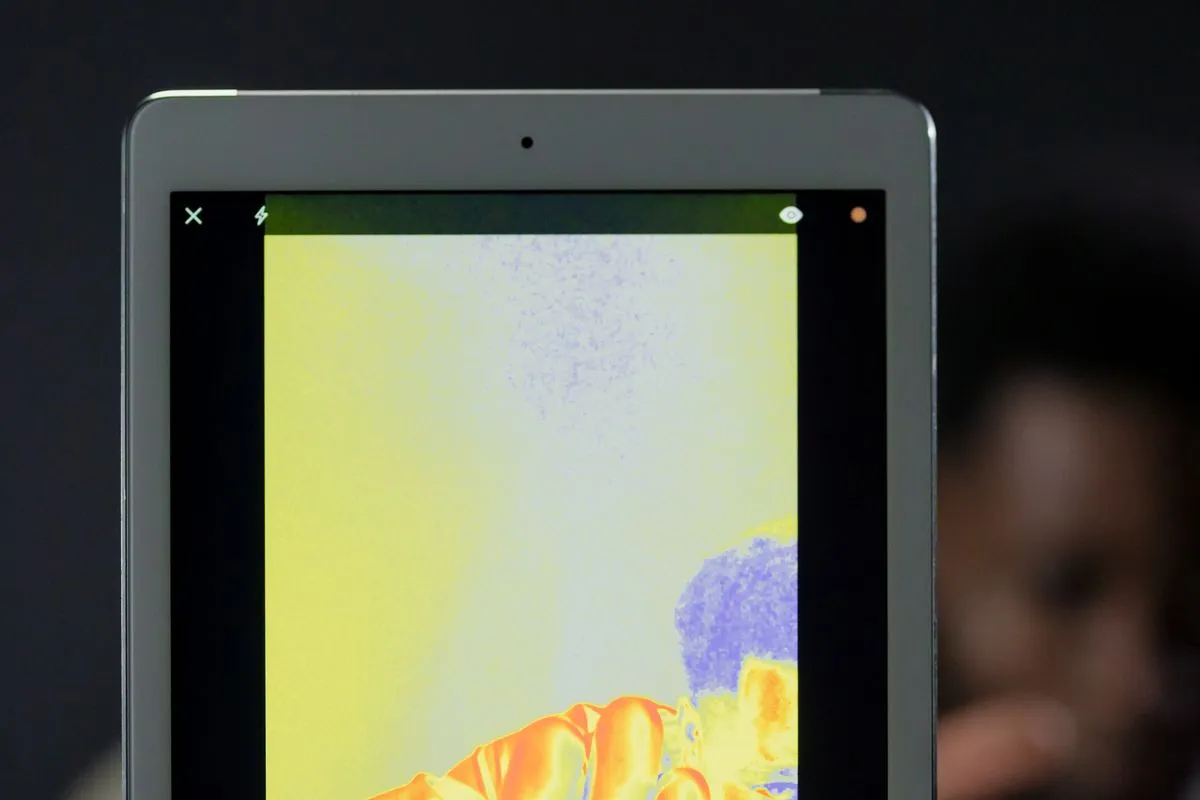

Тепловизор в диагностике электроники позволяет нам увидеть неисправность платы ещё до того, как в руках окажется паяльник. Тепловизионная камера показывает, какие компоненты рассеивают мощность сверх нормы, даже когда мультиметр молчит, а плата всё равно ведёт себя неправильно. Ниже подробно разбираем, какие дефекты мы выявляем тепловизором, на каком этапе ремонта он подключается и почему безопасное первое включение с ограничением тока экономит целые платы.
Почему тепло - это индикатор дефекта
Любой электрический дефект в конечном счёте превращается в тепло. Компонент с утечкой рассеивает лишнюю мощность, пробитый переход греется почти мгновенно, перегруженный стабилизатор работает горячее, чем задумано. Тепловая картина исправной платы предсказуема: греются те узлы, которые и должны греться, и ровно настолько, насколько заложил разработчик.
Любое отклонение от этой картины и есть сигнал. Компонент, который на исправной плате едва тёплый, а на неисправной раскалён, почти наверняка находится в цепи отказа или сам является его причиной. Тепловизор превращает невидимое распределение мощности в наглядную карту, где аномалия видна сразу.
Важно, что камера регистрирует инфракрасное излучение поверхности, а не электрический параметр. Поэтому она видит проблему там, где показания прибора ещё в пределах нормы: компонент может формально укладываться в допуски по напряжению, но уже рассеивать избыточную мощность из-за начинающейся деградации. Мультиметр этот ранний признак пропускает, а тепловая карта фиксирует.
Что мы ищем на тепловой карте
Тепловизионная диагностика решает несколько конкретных задач, с которыми другие методы справляются хуже.
- Короткие замыкания по питанию. Закороченная шина тянет большой ток, и виновная точка греется быстрее всего. На тепловой карте она выделяется локальным пиком, даже когда плата на вид цела.
- Токи утечки и деградировавшие компоненты. Конденсатор с утечкой или ослабленный полупроводник греется там, где не должен. Это как раз случай, когда сигнатура на BoardMaster показывает лёгкое отклонение, а тепловизор - явную горячую точку.
- Перегруженные и неправильно работающие цепи. Стабилизатор или ключ, работающий вне режима, выдаёт себя повышенной температурой задолго до окончательного отказа.
- Холодные зоны. Отсутствие тепла там, где оно должно быть, тоже диагноз: до цепи не доходит питание, компонент не работает, узел мёртв.
Каждую найденную аномалию мы привязываем к позиции на плате и переносим в отчёт. Это даёт инженеру короткий список подозрительных точек вместо перебора всей платы вслепую.
Поиск коротких замыканий по питанию
Короткое замыкание по питанию - одна из самых частых и коварных неисправностей. Плата может вообще не запускаться, защита источника срабатывает, а глазами закоротку не найти: она спрятана под компонентом или во внутреннем слое многослойной платы.
Здесь тепловизор работает как навигатор. Мы подаём на закороченную шину небольшой ток от лабораторного источника и смотрим, какая точка нагревается первой. Именно она чаще всего и есть виновник: пробитый конденсатор развязки, закороченный транзистор, дефект под корпусом микросхемы. Метод особенно ценен на платах с десятками одинаковых конденсаторов по питанию, где перебор каждого занял бы часы.
Токи утечки и перегретые компоненты
Утечка редко проявляется как явный отказ. Плата работает, но нестабильно, греется без причины, со временем деградирует. Мультиметр показывает параметры в норме, потому что утечка мала, но именно она постепенно разрушает компонент.
Тепловизор ловит такие процессы на ранней стадии. Слегка повышенная температура компонента на фоне соседних говорит о начинающейся деградации задолго до катастрофического отказа. Мы фиксируем эту разницу в градусах и решаем, менять компонент профилактически или наблюдать. Такой подход особенно важен для оборудования, работающего в тяжёлых режимах, где скрытая тепловая аномалия почти наверняка приведёт к повторному отказу.
Безопасное первое включение с ограничением тока
Отдельная и очень практичная роль тепловизора - защита при первом включении незнакомой платы. Плата с неизвестной историей может иметь скрытую закоротку, и обычное включение на полное питание способно превратить один дефектный компонент в выгоревшую область.
Поэтому первое включение мы всегда делаем через источник с ограничением тока и одновременно смотрим на плату через тепловизор. Ток поднимаем постепенно. Если где-то мгновенно вспыхивает горячая точка, питание снимается за секунды, до того как дефект утянет за собой соседние цепи.
Такой подход резко снижает риск вторичных повреждений, которые часто обходятся дороже исходной неисправности. Особенно это важно для плат, которые больше не выпускаются: превратить один отказавший компонент в выгоревший участок здесь значит потерять всю плату. Подробнее о защитном тепловом контроле мы писали в материале про тепловой скан перед ремонтом.
Поиск перемежающихся отказов
Самые трудные случаи - плавающие отказы, которые появляются при прогреве, при вибрации или через час работы. Классическое измерение мультиметром ловит только текущее состояние, а тепловизор фиксирует динамику.
Мы наблюдаем, как меняется тепловая картина по мере выхода платы на рабочий режим. Часто именно нарастающая аномалия выдаёт компонент, который деградирует, но ещё не отказал окончательно. Такие платы месяцами кочуют между сервисами именно потому, что в момент проверки они формально исправны. Тепловая съёмка в динамике снимает эту неопределённость и показывает деградацию до того, как она приведёт к полному отказу.
На каком этапе ремонта работает тепловизор
Тепловизор у нас не разовый инструмент, а обязательный этап на двух точках процесса. Первая - входная диагностика: мы снимаем тепловую карту до разборки, чтобы понять общую картину и не пропустить закоротку перед подачей питания. Вторая - контроль после ремонта: повторный скан подтверждает, что аномалия исчезла, а не сместилась на соседний узел.
Тепловизор отвечает на вопрос где, но не всегда на вопрос почему. Поэтому на сложных платах мы комбинируем методы. Найденную горячую точку подтверждаем на BoardMaster методом сравнения эталон-образец: аналоговая сигнатура показывает, закорочен компонент, есть утечка или обрыв. Если аномалия связана с компонентом BGA, чьи выводы скрыты под корпусом, подключаем рентген, как описано в статье об инспекции BGA-соединений. Финальную нагрузочную проверку мы выносим в отдельный этап прогонных испытаний после ремонта.
ESD и стандарты
Диагностика не должна вносить новые дефекты. Промышленная электроника чувствительна к электростатическому разряду, поэтому вся работа идёт с соблюдением требований ESD: заземлённые браслеты, антистатические маты, токопроводящая тара. Ремонт после диагностики мы ведём по стандартам IPC-7711 и IPC-7721, а приёмку качества сверяем с IPC-A-610. Строгий процесс - часть нашей философии ремонта, а не выбрасывания и всей работы мастерской.
Что получает заказчик
Для заказчика тепловизионная диагностика означает более быстрый и честный результат. Мы локализуем горячие точки за минуты вместо часов пошагового прозвона, снижаем риск загубить плату при первом включении и можем прямо на тепловом снимке показать причину отказа. Этот метод входит в наш стандартный маршрут для проектов в нефтегазовой отрасли, автомобильной электронике и судовом оборудовании, где надёжность важнее скорости.
Если у вас есть плата с перегревом, неясным поведением или плавающим отказом, привезите её на диагностику. Мы снимем тепловую карту, локализуем проблему и предложим решение. Подробнее об оборудовании нашей мастерской и обсудить задачу можно через страницу контактов.
