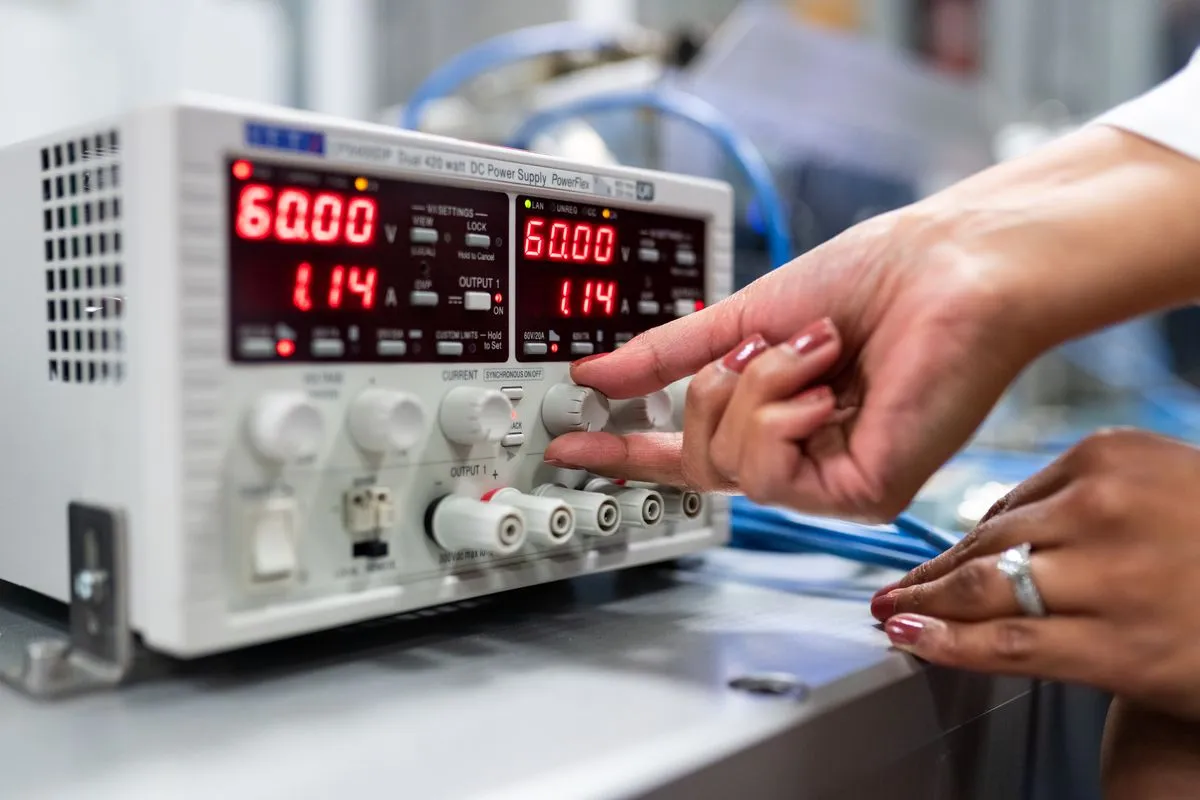

Лабораторный блок питания в диагностике - это первый рубеж защиты платы от нас самих. Неизвестная плата с неизвестной неисправностью опасна: если подать на неё штатное напряжение от штатного источника, короткое замыкание в одной цепи способно за секунды добить то, что ещё можно было спасти. Лабораторный блок питания, или ЛБП, даёт полный контроль над напряжением и, что важнее, над током. Это позволяет включать плату бережно, находить короткое замыкание по потреблению и даже прогревать проблемный узел контролируемым током. Ниже разбираем, как именно ЛБП помогает найти неисправность, не рискуя платой.
Безопасное первое включение с ограничением тока
Ключевая функция лабораторного блока питания - ограничение тока. Мы задаём не только напряжение, но и максимальный ток, который источник отдаст в плату. Если плата исправна, она возьмёт свой рабочий ток и заработает. Если внутри короткое замыкание, ЛБП не даст ему разгореться: он упрётся в заданный лимит и удержит ток на безопасном уровне.
Первое включение неизвестной платы мы всегда ведём именно так. Напряжение поднимаем от нуля плавно, а ток ограничиваем небольшим значением, заведомо ниже того, при котором дефектная цепь успеет перегреться. По поведению источника сразу видно состояние платы. Если при подъёме напряжения ток резко упирается в лимит, а напряжение не растёт, значит на плате короткое замыкание, и мы останавливаемся, не подав полную мощность. Такой аккуратный старт сохранил не одну плату, которую при обычном включении сожгли бы за мгновение.
Поиск короткого замыкания по потреблению
Само по себе показание тока на ЛБП - это уже мощный диагностический инструмент. Исправная плата имеет предсказуемый профиль потребления. Отклонение от него говорит о характере неисправности ещё до того, как мы возьмём в руки щуп.
Повышенный ток при пониженном напряжении - классический признак короткого замыкания или сильной утечки. Мы подаём на закороченную шину небольшое напряжение с жёстким ограничением тока и по нему локализуем место замыкания. Один из рабочих приёмов - следить за тем, как распределяется ток по плате: закороченный конденсатор или пробитый ключ греется сильнее соседей, и его легко найти. Здесь ЛБП хорошо работает в паре с тепловизионным контролем: контролируемый ток создаёт нагрев, а тепловизор показывает точку, где он выделяется. Так короткое замыкание на многослойной плате, где визуально ничего не видно, локализуется до конкретного компонента.
Нулевое или заниженное потребление тоже информативно. Оно говорит об обрыве в цепи питания, неработающем преобразователе или отсутствии нагрузки там, где она должна быть. Профиль тока - это своего рода подпись платы, и опытному инженеру он рассказывает многое ещё до того, как плата будет вскрыта и осмотрена под микроскопом.
Локальный прогрев проблемного узла
Управляемый ток от ЛБП можно использовать не только для питания платы целиком, но и для адресного воздействия на подозрительный узел. Подавая через закороченную или сильно потребляющую цепь ограниченный ток, мы заставляем неисправный элемент нагреваться ровно настолько, чтобы его можно было найти, но не настолько, чтобы что-то повредить.
Этот приём особенно полезен при поиске микрозамыканий на шинах питания, где закорочена целая шина и непонятно, какой из десятков конденсаторов на ней виноват. Мы подаём на шину малое напряжение с ограничением тока, ждём, пока дефектный компонент слегка прогреется, и находим его тепловизором или по нагреву касанием. Контроль тока здесь принципиален: без ограничения ток пошёл бы лавиной, а с ограничением мы держим ситуацию в руках и греем узел ровно до нужного уровня. Наблюдение при этом удобно вести цифровым осциллографом, чтобы одновременно видеть, как ведёт себя сигнал в цепи под подаваемым током.
Подача питания в обход неисправной цепи
Ещё одна ценная роль лабораторного блока питания - подмена штатного источника на плате. Если собственный преобразователь платы неисправен, мы можем подать нужное напряжение от ЛБП прямо на вторичную шину, минуя сломанный узел. Это позволяет проверить, работает ли остальная схема, ещё до ремонта преобразователя.
Такой обходной запуск отвечает на важный вопрос: неисправен только источник питания или проблема глубже. Если при внешней подаче питания цифровая часть оживает, шины поднимаются и контроллер стартует, значит дефект локализован в цепи питания, и остальная плата цела. Если же при исправном напряжении узел всё равно молчит, поиск продолжается дальше. ЛБП здесь работает как временный протез: он даёт плате правильное питание и позволяет разделить неисправности, которые иначе маскировали бы друг друга.
Мы используем этот приём аккуратно, сверяясь со схемой и документацией, чтобы поданное напряжение и полярность точно соответствовали цепи. Подача не того напряжения в обход защиты может навредить, поэтому обходной запуск всегда идёт с ограничением тока и под контролем потребления.
Как ЛБП снижает риск добить плату
Главная ценность лабораторного блока питания в том, что он превращает опасную операцию первого включения в контролируемую процедуру. Промышленная электроника часто приходит к нам после отказа с неизвестной причиной, и штатный источник в такой ситуации - это лотерея. ЛБП убирает элемент случайности.
Ограничение тока не даёт короткому замыканию перерасти в выгорание дорожек и соседних компонентов. Плавный подъём напряжения позволяет остановиться при первых признаках проблемы. Профиль потребления рассказывает о характере неисправности ещё до вскрытия. Обходная подача питания разделяет наложенные друг на друга дефекты. Всё это означает, что мы не добиваем плату в процессе поиска, а сохраняем ей шанс на восстановление. Особенно это важно для снятых с производства модулей, где каждая плата уникальна, а замену уже не купить.
Всю работу мы ведём с соблюдением требований по защите от электростатического разряда: заземлённые браслеты, антистатические маты, токопроводящая тара. Ремонтные операции выполняем по стандартам IPC-7711 и IPC-7721, а качество итоговых соединений оцениваем по критериям IPC-A-610, чтобы после ремонта плата соответствовала тем же требованиям, что и при производстве.
Что мы делаем лабораторным блоком питания
Лабораторный блок питания в нашем процессе сопровождает диагностику с самого первого включения. Мы включаем им плату бережно, с ограничением тока, находим короткое замыкание по потреблению, прогреваем контролируемым током подозрительный узел и подаём питание в обход неисправной цепи, чтобы проверить остальную схему. Вместе с анализом аналоговой сигнатуры на BoardMaster и осциллографическим контролем это даёт полную и, главное, безопасную картину состояния платы.
Такой подход мы применяем в проектах для судовой электроники и нефтегазового оборудования, где платы работают в тяжёлых условиях, а стоимость простоя высока. Полный парк нашего диагностического оборудования описан на странице оборудования.
Если у вас есть плата, которую страшно включать из-за неизвестной неисправности, доверьте первое включение нам. Мы поднимем на неё напряжение аккуратно, локализуем отказ и честно скажем, что можно восстановить. Обсудить задачу можно через страницу контактов.
