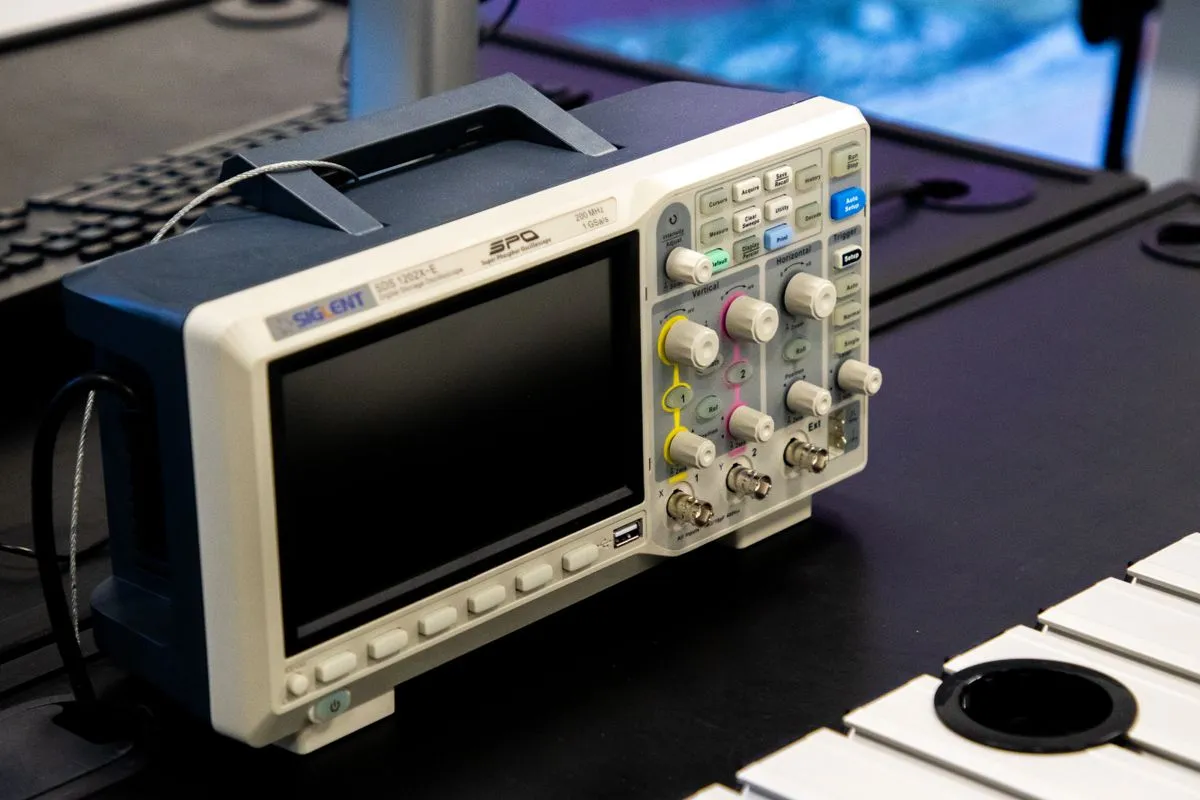

Цифровой осциллограф в ремонте плат - это инструмент, который показывает электрический сигнал во времени и превращает догадки о неисправности в точное наблюдение. Мультиметр говорит, что напряжение есть, но не говорит, какой формы оно на самом деле. Осциллограф показывает форму, амплитуду, частоту, фронты и любые провалы сигнала. На промышленной электронике именно эти детали чаще всего отличают исправный узел от того, который вот-вот подведёт. Ниже разбираем, что именно мы смотрим осциллографом на разных узлах платы и как это помогает найти реальную причину отказа.
Проверка тактирования и опорных частот
Первое, что мы проверяем на плате с процессором или контроллером, - это тактирование. Без чистого тактового сигнала не запустится ни один цифровой узел. Мы ставим щуп на выводы кварцевого резонатора или генератора и смотрим, есть ли генерация вообще, какая у неё амплитуда и стабильна ли форма.
Типичные дефекты видны сразу. Сорванная генерация даёт ровную линию вместо синусоиды или меандра. Заниженная амплитуда указывает на деградацию кварца или утечку по нагрузочным конденсаторам. Дрожание фронтов, или джиттер, говорит о нестабильном питании генератора или наводках. На платах, которые работают в вибрации и перепадах температуры, именно кварц и его обвязка часто становятся слабым звеном, и осциллограф ловит это за секунды.
Шины SPI, I2C и UART
Цифровые шины - это язык, на котором общаются микросхемы на плате. Если обмен по шине нарушен, узел ведёт себя как мёртвый, хотя питание и тактирование в норме. Осциллограф с функцией декодирования протоколов показывает не только форму сигнала, но и сами передаваемые байты.
На шине I2C мы смотрим линии SDA и SCL: есть ли подтяжка к питанию, доходят ли фронты до нужного логического уровня, отвечает ли ведомое устройство сигналом подтверждения. Зависшая на низком уровне линия SDA - классический признак того, что одна из микросхем на шине вышла из строя и держит шину. На SPI мы контролируем тактовую линию, данные и сигнал выбора кристалла, проверяя, что данные меняются в правильной фазе относительно такта. На UART осциллограф помогает подтвердить скорость обмена и увидеть, что передатчик вообще шлёт кадры, а не молчит.
Такая проверка сразу отделяет исправную часть цепи от неисправной. Если ведущий шлёт запрос, а ведомый не отвечает, зона поиска сужается до конкретной микросхемы и её питания.
Питание и пульсации
Осциллограф незаменим при проверке питания. Мультиметр покажет, что на шине пять вольт, но не покажет, что поверх этих пяти вольт сидит пульсация в сотни милливольт, которая сбивает логику. Мы переводим щуп в режим переменной составляющей, привязываемся к линии питания и смотрим уровень пульсаций, или ripple.
На импульсных преобразователях мы контролируем размах пульсаций и их частоту. Повышенный ripple почти всегда указывает на деградацию электролитических конденсаторов: их эквивалентное последовательное сопротивление растёт, и фильтр перестаёт держать. На линии видны и выбросы в момент коммутации силового ключа, и просадки под нагрузкой. Мы проверяем каждую вторичную шину отдельно, потому что просадка именно по одной из них часто и есть корень проблемы, а не общий отказ преобразователя. Осциллограф хорошо дополняет лабораторный блок питания, которым мы подаём на плату контролируемое напряжение и ток во время этих измерений.
Логические уровни и фронты
Цифровая схема работает правильно, только пока сигналы уверенно доходят до порогов логического нуля и единицы. Промежуточные, размытые уровни - источник плавающих отказов. Осциллограф показывает реальную амплитуду и крутизну фронтов на входах и выходах логики.
Мы смотрим, доходит ли высокий уровень до нужного напряжения, не завален ли фронт из-за паразитной ёмкости или подсевшего выхода, нет ли звона на фронтах от плохого согласования линии. Слишком пологий фронт означает, что приёмник может воспринимать один и тот же сигнал то как ноль, то как единицу, и узел работает нестабильно. Такие дефекты не видны ни мультиметром, ни визуальным осмотром, и находятся только на экране осциллографа.
Поиск пропаданий сигнала и перемежающихся отказов
Самые сложные неисправности - перемежающиеся: плата то работает, то нет. Здесь возможности цифрового осциллографа раскрываются полностью. В отличие от аналогового, он запоминает событие в память и позволяет поймать редкий сбой.
Мы используем режим захвата одиночного события и настраиваем прибор так, чтобы он ждал именно аномалию. Функция поиска коротких выбросов ловит импульсную помеху, которая длится микросекунды и сбрасывает контроллер. Режим послесвечения показывает накопленную картину сигнала за длительное время, и любой редкий провал проявляется как отдельный след на фоне нормальной массы сигналов. Так мы находим пропадания тактирования при прогреве, кратковременные просадки питания и наводки, которые невозможно увидеть при обычном измерении.
Перемежающиеся отказы часто связаны с температурой, поэтому осциллографический контроль мы совмещаем с локальным прогревом или охлаждением подозрительного узла и наблюдаем, как меняется сигнал. Это тот случай, когда наблюдение в динамике даёт ответ, которого не даст ни одно статическое измерение.
Работа с триггерами и щупами
Точность осциллографической диагностики держится на двух вещах: правильном триггере и правильном щупе. Триггер задаёт условие, по которому прибор фиксирует момент на экране. Мы настраиваем запуск не только по уровню, но и по фронту, по длительности импульса, по срыву протокола на шине. Грамотно выбранный триггер превращает хаотичную картинку в стабильное, читаемое событие.
Не менее важен щуп. Для точных измерений мы используем компенсированный щуп с делителем и обязательно проверяем его компенсацию перед работой, иначе фронты будут искажены. Землю щупа подключаем как можно ближе к точке измерения коротким проводом: длинная земляная петля добавляет звон и наводки, которые легко принять за дефект платы. На быстрых сигналах это правило критично. Всю работу мы ведём с соблюдением требований по защите от электростатического разряда: заземлённые браслеты, антистатические маты, токопроводящая тара, чтобы измерительная процедура сама не внесла новый дефект в плату.
Что мы делаем осциллографом
Осциллограф в нашем процессе - это не отдельный этап, а рабочий инструмент, который сопровождает диагностику от первого включения до финальной проверки. Мы проверяем им тактирование и опорные частоты, читаем обмен по шинам, оцениваем пульсации питания, контролируем логические уровни и фронты, ловим перемежающиеся отказы. Осциллограф дополняет другие наши методы: анализатор аналоговой сигнатуры на ABI BoardMaster находит неисправный компонент без подачи питания, а осциллограф показывает, как узел ведёт себя уже под рабочим напряжением.
Такой подход особенно ценен на платах для железнодорожного транспорта и метро, где перемежающийся отказ способен вывести оборудование из строя в самый неподходящий момент, а купить замену снятой с производства платы уже нельзя. Полный парк нашего диагностического оборудования описан на странице оборудования.
Если у вас есть плата с плавающим отказом, который не удаётся поймать, привезите её к нам. Мы снимем осциллограммы на всех ключевых узлах, найдём момент сбоя и честно скажем, что можно восстановить. Обсудить задачу можно через страницу контактов.
