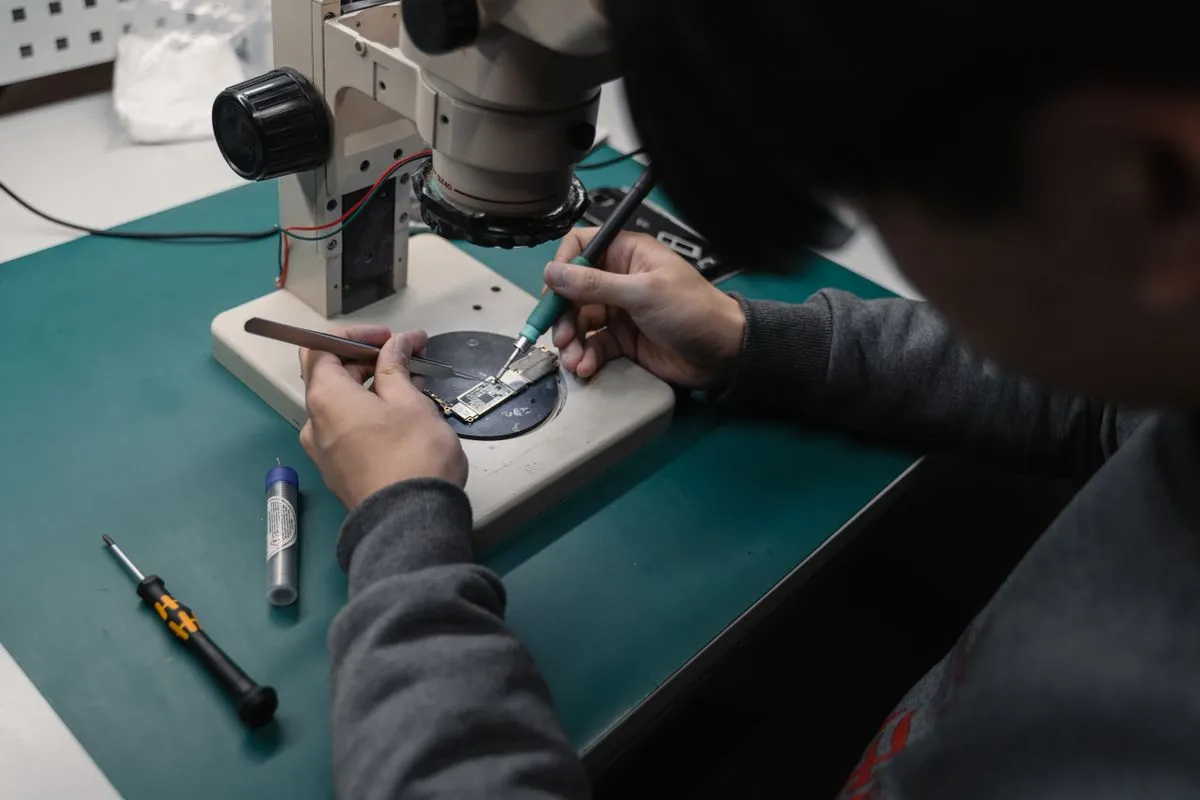

Стереомикроскоп для пайки и микромонтажа - один из ключевых приборов в нашей мастерской, без которого качественный компонентный ремонт современной электроники попросту невозможен. Плотность монтажа выросла настолько, что многие дефекты не видны невооружённым глазом: микротрещина в пайке, приподнятый вывод, волосок припоя между соседними контактами. Под увеличением всё это становится очевидным. Ниже подробно разбираем, что именно мы делаем под микроскопом и почему без него нельзя гарантировать надёжный результат.
Зачем нужен стереомикроскоп при ремонте
Обычная лупа даёт плоскую картинку и не позволяет оценить объём паяного соединения. Стереомикроскоп даёт два независимых оптических канала, то есть настоящее объёмное изображение с ощущением глубины. Это принципиально для пайки: паяльник, пинцет и вывод компонента находятся на разной высоте, и без стереоэффекта точно навести жало на площадку размером в доли миллиметра невозможно.
Мы работаем в диапазоне увеличения от небольшого обзорного до высокого детального. На малом увеличении удобно осматривать плату целиком и искать проблемную зону, на высоком - контролировать конкретное соединение. Длиннофокусный объектив оставляет достаточно места между линзой и платой, чтобы под микроскопом свободно поместились паяльник и горячий воздух. Кольцевая светодиодная подсветка убирает тени и блики, а это критично, когда нужно отличить блестящую качественную пайку от матовой холодной.
Осмотр паяных соединений
Первое, для чего берётся микроскоп, это визуальный контроль паяных соединений. Под увеличением мы оцениваем форму галтели припоя, смачивание площадки и вывода, наличие пустот и посторонних включений. Хорошая пайка имеет вогнутую блестящую галтель, равномерно охватывающую вывод и контактную площадку. Любое отклонение от этой формы - сигнал к более внимательной проверке.
Что мы ищем при осмотре:
- Недостаток или избыток припоя на соединении.
- Непропай и частичное смачивание, когда припой не растёкся по площадке.
- Шарики припоя и перемычки между соседними выводами.
- Остатки флюса, которые под нагрузкой дают токи утечки.
- Механические повреждения площадок и оторванные дорожки.
Такой осмотр мы проводим и на входящей плате, чтобы понять историю монтажа, и после каждого своего вмешательства, чтобы подтвердить качество работы.
Поиск микротрещин и холодных паек
Самые коварные дефекты - это микротрещины и холодные пайки. Они не видны при беглом взгляде, но именно они дают плавающие отказы: устройство работает, потом зависает при прогреве или после вибрации. Под микроскопом трещина в галтели выглядит как тонкая тёмная линия по границе припоя, а холодная пайка - как матовое, зернистое, будто вздутое соединение без нормального смачивания.
Особенно часто трещины возникают вокруг тяжёлых и термонагруженных компонентов: разъёмов, силовых элементов, крупных электролитических конденсаторов. Оборудование, приходящее с подвижного состава и судов, несёт постоянную вибрационную нагрузку, и трещины по выводам разъёмов у него - типичная находка. Микроскоп позволяет локализовать такой дефект точно, а не перепаивать всю плату вслепую.
Мы дополняем визуальный контроль лёгким механическим тестом: аккуратно нагружаем подозрительный узел щупом под увеличением и смотрим, не появляется ли подвижность. Подвижный вывод под нагрузкой - почти верный признак скрытой трещины в пайке.
Работа с компонентами 0201 и 0402
Пассивные компоненты типоразмеров 0201 и 0402 - это резисторы и конденсаторы размером с крупинку, буквально доли миллиметра. Руками без оптики их невозможно ни установить ровно, ни выпаять, не задев соседей. Под микроскопом такая работа становится контролируемой.
При замене мелких компонентов мы под увеличением снимаем старый элемент горячим воздухом или паяльником, очищаем и лудим площадки, точно позиционируем новый компонент пинцетом и пропаиваем оба контакта. Микроскоп сразу показывает, встал ли компонент по центру площадок, нет ли эффекта надгробного камня, когда деталь приподнимается одним концом, и нет ли перемычки к соседнему элементу. Всё это правится тут же, под тем же увеличением.
Выводы QFN и BGA по краю корпуса
Корпуса QFN и QFP с шагом выводов в несколько десятых миллиметра требуют постоянного контроля под микроскопом. Мы проверяем каждый вывод на смачивание, ищем непропаи и перемычки, которые между ножками возникают особенно легко. Планарная площадка под корпусом QFN тоже под контролем: по краю видно, как припой выходит из-под корпуса, и это косвенно подтверждает качество монтажа центрального контакта.
С корпусами BGA под микроскопом мы работаем по периферии. Сами шары спрятаны под корпусом и видны только на рентгене, но по краевому ряду можно оценить высоту и форму крайних шаров, ровность посадки компонента и отсутствие смещения. Полную картину по скрытым соединениям мы получаем отдельно, о чём подробно писали в материале про инспекцию BGA-соединений. Микроскоп и рентген тут дополняют друг друга: один даёт краевой контроль и точную ручную работу, второй показывает то, что под корпусом.
Контроль качества по IPC-A-610
Мы не оцениваем пайку на глаз в стиле нравится или не нравится. Визуальный контроль под микроскопом ведётся по критериям стандарта IPC-A-610, который описывает признаки годности электронных сборок: форму галтели, минимально допустимое смачивание, предельные размеры пустот, требования к чистоте платы и отсутствию перемычек. Стандарт задаёт объективную планку, и наши соединения после ремонта должны ей соответствовать.
Сами операции демонтажа, пайки и восстановления мы выполняем по методикам IPC-7711 и IPC-7721 - это стандарты по ремонту и переработке печатных узлов. Вся работа ведётся с соблюдением требований ESD, то есть защиты от статического электричества: заземлённый браслет, антистатический коврик и инструмент. Под микроскопом хорошо видно, когда предыдущий ремонт был сделан без соблюдения этих правил, и такие платы часто приходится переделывать с нуля.
Точная ручная пайка под увеличением
Помимо контроля, микроскоп это ещё и рабочее место для самой пайки. Многие операции физически невозможно выполнить без увеличения: восстановление оторванной контактной площадки, пайка тонкого проводника-перемычки при ремонте дорожки, замена вывода на разъёме с мелким шагом, снятие лака конформного покрытия точечно над нужной точкой.
Работа под микроскопом меняет и саму технику: движения становятся мельче и точнее, паяльник наводится ровно на площадку, доза припоя дозируется визуально. Мы сразу видим момент смачивания и снимаем жало точно вовремя, не перегревая соединение. Именно так получается повторяемое качество, а не случайный результат.
После пайки узел обязательно отмывается от флюса, а при необходимости восстанавливается конформное покрытие. Финальный контроль под микроскопом - последний шаг перед тем, как плата уходит на проверку под нагрузкой, о которой мы рассказывали в статье про прогонку после ремонта.
Что мы делаем под микроскопом
Если свести воедино, под стереомикроскопом мы: осматриваем паяные соединения на входе и после ремонта, ищем микротрещины и холодные пайки, меняем компоненты 0201 и 0402, контролируем выводы QFN и край BGA, восстанавливаем площадки и дорожки, выполняем точную ручную пайку и проверяем результат по IPC-A-610. Это не отдельная услуга, а обязательная часть каждого компонентного ремонта.
Микроскоп не делает работу за мастера, но даёт ему возможность видеть то, что скрыто, и работать с точностью, недоступной на глаз. Именно поэтому мы не отпускаем ни одну плату без финального контроля под увеличением.
Если у вас есть плата со сложным поверхностным монтажом, подозрением на скрытую трещину в пайке или неудачным предыдущим ремонтом, привезите её к нам. Мы осмотрим соединения под микроскопом и честно скажем, что нужно сделать. Обсудить задачу можно через страницу контактов.
