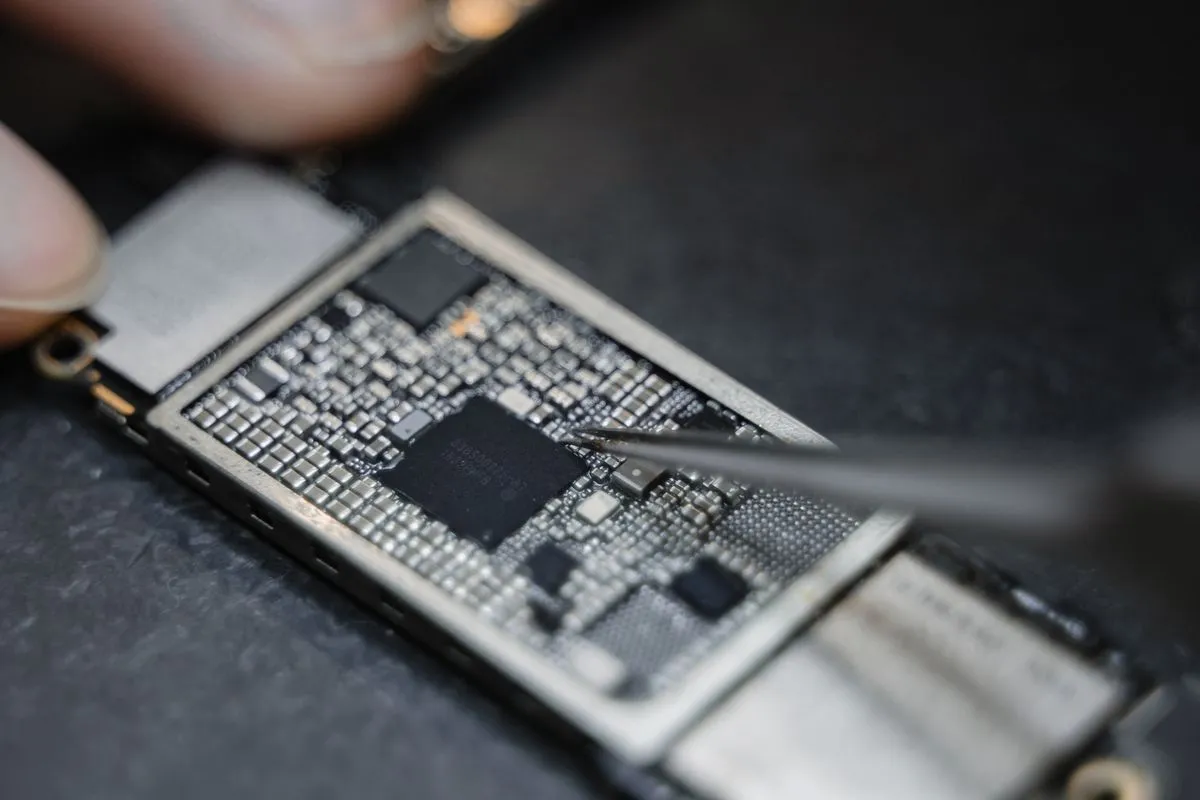

Программатор микросхем - это прибор, который позволяет нам вернуть промышленную плату к жизни в тех случаях, когда неисправен не сам компонент, а его содержимое: испорченная прошивка, стёртая калибровка или повреждённые настройки. При ремонте промышленной электроники на компонентном уровне мы не просто перепаиваем детали, а сохраняем и восстанавливаем данные, без которых плата остаётся мёртвой даже после безупречной пайки. Ниже разбираем, с какими типами памяти мы работаем, как снимаем и восстанавливаем прошивки и почему это критично для оборудования, которое уже не поставляется.
Зачем ремонту нужен программатор
На современной промышленной плате мозг устройства почти всегда цифровой. Микроконтроллер хранит управляющую программу, отдельные микросхемы памяти держат параметры, серийные номера, калибровочные таблицы и журналы работы. Если эта память повреждена, плата не запустится, даже когда все силовые цепи в порядке.
Типичные ситуации, где без программатора не обойтись:
- микроконтроллер или микросхема памяти вышли из строя и требуют замены с переносом данных;
- прошивка повредилась после скачка питания, перегрева или сбоя записи;
- при ремонте нужно заранее сохранить содержимое памяти, чтобы не потерять уникальные настройки конкретного экземпляра;
- в цепи питания памяти была неисправность, и данные записались с ошибками.
Во всех этих случаях мы работаем с одной задачей: восстановить работоспособность оборудования заказчика, вернув чипу его законное содержимое. Речь идёт именно о восстановлении данных самого устройства, а не о вмешательстве в чужую интеллектуальную собственность.
С какими типами памяти мы работаем
Программатор универсален по типам микросхем, и это позволяет закрывать почти весь спектр промышленных плат.
EEPROM - энергонезависимая память небольшого объёма. В ней обычно лежат параметры, пороги срабатывания, калибровки датчиков и счётчики наработки. Такие микросхемы часто идут в корпусах для последовательных интерфейсов I2C и SPI, и их удобно читать даже прямо на плате.
Flash - память большего объёма для основной программы и таблиц данных. Сюда относятся как отдельные NOR и NAND микросхемы, так и встроенная flash-память внутри микроконтроллеров. Именно повреждение flash чаще всего проявляется как зависание платы на старте или полное отсутствие реакции.
MCU - микроконтроллеры со встроенной памятью программ и данных. Здесь мы читаем и пишем внутреннюю flash и EEPROM через интерфейсы программирования, соблюдая карту памяти конкретного семейства чипов.
Для каждого типа мы подбираем правильное напряжение, тайминги и алгоритм записи. Ошибка в этих параметрах способна повредить чип, поэтому работа идёт строго по спецификации производителя микросхемы.
Снятие и сохранение дампа перед ремонтом
Первое, что мы делаем при любой работе с программируемой платой, - снимаем дамп прошивки. Дамп это точная побайтовая копия содержимого памяти. Даже если очевидна другая неисправность, мы сначала сохраняем данные, потому что при пайке, замене компонентов или подаче питания есть риск потерять уникальное содержимое конкретного экземпляра.
Сохранённый дамп даёт нам сразу несколько возможностей. Мы получаем эталон, к которому можно вернуться, если что-то пойдёт не так. Мы можем сравнить содержимое с заведомо исправным образцом и увидеть, где данные разошлись. И мы страхуем заказчика: даже при худшем сценарии калибровки и настройки платы не будут утеряны.
Каждый дамп мы архивируем с привязкой к конкретной плате и заказу. Это часть дисциплины рабочего места, такой же, как антистатическая защита и контроль пайки.
Восстановление повреждённой прошивки
Когда прошивка повреждена, мы действуем последовательно. Сначала читаем то, что осталось в памяти, и оцениваем масштаб повреждения: затронуты отдельные ячейки, целый блок или вся микросхема. Затем сравниваем считанное с эталоном, если он есть, - это может быть дамп с исправной аналогичной платы того же типа или ранее сохранённая копия этого же экземпляра.
Дальше возможны разные сценарии. Если повреждён только участок данных, мы восстанавливаем корректное содержимое и записываем его обратно с последующей верификацией. Если сама микросхема памяти деградировала и не держит данные, мы меняем чип и переносим восстановленное содержимое на новый компонент.
После записи мы обязательно выполняем верификацию: программатор сравнивает записанное с исходным образом байт за байтом. Совпадение подтверждает, что запись прошла без ошибок. Только после этого плата идёт на дальнейшую проверку под нагрузкой.
Внутрисхемное программирование и работа через адаптеры
Читать и писать микросхему можно двумя путями, и мы выбираем метод под конкретную плату.
Внутрисхемное программирование, или ISP, позволяет работать с чипом прямо на плате, не выпаивая его. Мы подключаемся к сервисным контактам или технологическому разъёму и обращаемся к памяти по её интерфейсу. Это самый бережный способ: компонент не подвергается лишнему термическому воздействию, а риск повредить плату минимален. ISP особенно удобен для микроконтроллеров и последовательной памяти, которые производитель изначально закладывал под программирование в собранном виде.
Когда внутрисхемный доступ невозможен - например, соседние цепи мешают чтению или чип нужно всё равно менять, - мы снимаем микросхему и работаем через адаптер. Программатор оснащается панелькой или переходником под конкретный тип корпуса, будь то DIP, SOIC, TSOP, QFP или BGA. Демонтаж и монтаж выполняются паяльной и термовоздушной техникой по стандартам IPC-7711 и IPC-7721, а качество монтажа оценивается по критериям IPC-A-610.
Перенос данных при замене чипа
Отдельная и очень частая задача - перенос данных на новый чип при замене памяти или микроконтроллера. Просто поставить новую пустую микросхему недостаточно: без прошивки и настроек плата останется неработоспособной, а без калибровочных таблиц оборудование будет выдавать неверные показания.
Порядок работы здесь такой. Мы считываем содержимое старого чипа, пока он ещё хоть как-то читается, либо берём ранее снятый дамп. Демонтируем неисправный компонент, устанавливаем исправный аналог и записываем в него сохранённое содержимое. После записи проводим верификацию и проверяем плату в работе.
Такой перенос возвращает устройству именно его собственную конфигурацию: те же калибровки, те же параметры, тот же серийный профиль. Для заказчика это означает, что после ремонта прибор ведёт себя точно так же, как до отказа, без повторной настройки на месте.
Дисциплина, ESD и стандарты
Работа с программируемыми чипами требует строгой дисциплины. Микросхемы памяти и микроконтроллеры чувствительны к электростатическому разряду, поэтому все операции идут с соблюдением требований ESD: заземлённые браслеты, антистатические маты, контроль влажности и токопроводящая тара для компонентов и плат.
Пайку и демонтаж мы выполняем по IPC-7711 и IPC-7721, а готовый монтаж оцениваем по IPC-A-610. Это гарантирует, что после замены чипа плата соответствует тем же требованиям к качеству, что и при производстве. Такой подход - часть нашей философии ремонта, а не выбрасывания: мы возвращаем в строй технику, которую иначе пришлось бы списать.
Работу с прошивками мы всегда сочетаем с полной диагностикой платы. Прежде чем трогать память, инженер проверяет цепи питания и сигнатуры компонентов, чтобы не записать корректные данные в заведомо неисправное окружение. Подробнее о том, как мы локализуем неисправность, - в материале про диагностику на ABI BoardMaster.
Что получает заказчик
Для заказчика восстановление прошивок означает возможность отремонтировать плату, которую поставщик предлагает только заменить целиком. Особенно это важно для устаревшего и снятого с производства оборудования, где новый модуль просто негде взять, а вся ценность платы заключена в её уникальной прошивке и калибровках.
Работа с памятью органично встраивается в наш подход к компонентному ремонту вместо замены модуля и применяется в проектах для промышленных приводов и процессоров управления, а также для железнодорожного транспорта, где остановка оборудования обходится дороже самого ремонта.
Программатор мы рассматриваем как один инструмент в связке с остальным парком оборудования мастерской. Вместе с измерительными приборами, например с LCR-метром и настольным мультиметром, он позволяет закрыть полный цикл: от диагностики цепей до восстановления цифрового содержимого.
Если у вас есть плата, которая не запускается после сбоя питания или требует замены памяти с сохранением настроек, привезите её на диагностику. Мы снимем дамп, оценим состояние прошивки и честно скажем, что можно восстановить. Обсудить задачу можно через страницу контактов.
