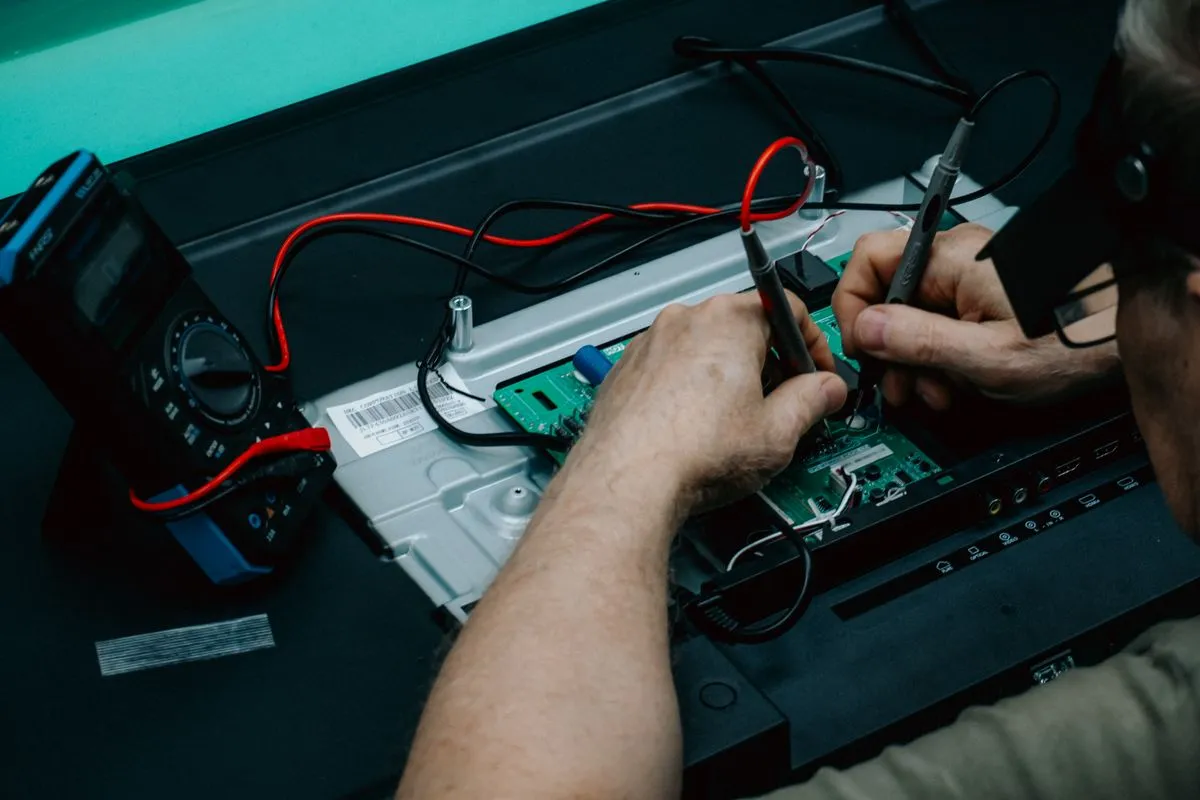

LCR-метр и настольный мультиметр - это базовые измерительные приборы, без которых компонентный ремонт промышленной электроники превращается в угадывание. Именно они дают точные цифры по каждому элементу платы: сопротивление, ёмкость, индуктивность, эквивалентное последовательное сопротивление конденсатора, состояние диодов и транзисторов. Мы используем их и при поиске неисправности, и при входном контроле новых компонентов, чтобы после ремонта плата работала так же надёжно, как при производстве. Ниже разбираем, что именно мы измеряем и зачем.
Два прибора для двух задач
Настольный мультиметр и LCR-метр дополняют друг друга. Мультиметр это универсальный измеритель напряжения, тока и сопротивления с высокой точностью и стабильностью, а также с функциями проверки полупроводников. Настольное исполнение важно: у стационарного прибора выше разрядность, лучше стабильность показаний и удобнее работа обеими руками, когда одну плату надо держать, а щупами касаться контактов.
LCR-метр - специализированный прибор для измерения реактивных компонентов. Буквы в названии это индуктивность L, ёмкость C и сопротивление R. В отличие от простого мультиметра, LCR-метр измеряет компонент на переменном сигнале заданной частоты, поэтому видит не только номинал, но и качество элемента: потери, паразитное сопротивление, отклонение от нормы.
Вместе они закрывают почти весь спектр пассивных и полупроводниковых компонентов, которые встречаются на промышленных платах.
Сопротивление, ёмкость и индуктивность
Начнём с трёх базовых величин, которые составляют основу любой схемы.
Сопротивление мы измеряем и мультиметром, и LCR-метром. На плате важно не просто увидеть номинал резистора, а понять, ушёл ли он от нормы. Резисторы деградируют от перегрева и старения: их сопротивление растёт, а в цепях питания это меняет режимы работы всей схемы. Точное измерение позволяет отбраковать ушедший в сторону элемент до того, как он приведёт к повторному отказу.
Ёмкость критична для конденсаторов, которых на силовой плате десятки. Мы проверяем, соответствует ли реальная ёмкость номиналу. Электролитические конденсаторы со временем высыхают, теряют ёмкость и перестают сглаживать питание, из-за чего появляются пульсации и нестабильность. LCR-метр показывает фактическую ёмкость и сразу выявляет просевшие элементы.
Индуктивность мы измеряем на дросселях, катушках и трансформаторах. Обрыв или межвитковое замыкание в обмотке меняет индуктивность, и LCR-метр это фиксирует. Для импульсных источников питания, которых много в промышленной технике, состояние дросселей напрямую влияет на работоспособность.
ESR конденсаторов - главный диагностический параметр
Отдельно стоит выделить измерение ESR, эквивалентного последовательного сопротивления конденсатора. Это один из самых информативных параметров при ремонте.
Идеальный конденсатор пропускает переменный ток без потерь, но реальный имеет паразитное последовательное сопротивление. У исправного конденсатора ESR мал, а у деградировавшего он растёт, даже когда ёмкость ещё выглядит в норме. Именно повышенный ESR чаще всего стоит за нестабильной работой блоков питания: конденсатор вроде бы держит ёмкость, но уже не справляется с пульсацией тока.
LCR-метр измеряет ESR на рабочей частоте, и это позволяет нам находить конденсаторы, которые формально живы, но фактически вышли из строя. Такой конденсатор простой мультиметр покажет исправным, а плата при этом будет капризничать. Измерение ESR превращает эту скрытую проблему в конкретную цифру и понятное решение о замене.
Проверка диодов и транзисторов
Полупроводники - вторая большая группа компонентов, которую мы контролируем измерениями.
Диоды проверяются в режиме теста перехода: мультиметр показывает падение напряжения на прямом переходе и отсутствие проводимости в обратном направлении. Пробитый диод проводит в обе стороны, оборванный не проводит вовсе. По падению напряжения мы также отличаем обычный кремниевый диод от диода Шоттки и от светодиода.
Транзисторы, биполярные и полевые, мы проверяем по переходам и по управляемости. Для биполярного транзистора это два перехода, которые должны вести себя как диоды, для полевого - реакция на управляющее напряжение на затворе. Пробой перехода или потеря управляемости однозначно указывают на неисправный ключ. В силовых цепях промышленных плат именно пробитые транзисторные ключи часто становятся первопричиной отказа и тянут за собой соседние цепи.
Эти проверки мы делаем аккуратно, помня о правиле снятого питания: подозрительные полупроводники безопаснее сначала оценить измерениями, а уже потом при необходимости подавать напряжение.
Входной контроль компонентов перед установкой
Измерения нужны не только при поиске неисправности, но и на входном контроле. Прежде чем поставить новый компонент на плату заказчика, мы проверяем его параметры.
Причин несколько. Компоненты бывают с браком с завода, особенно если это склад с долгим сроком хранения, где электролитические конденсаторы могли подсохнуть ещё до установки. Встречается и пересортица, когда маркировка не соответствует реальному номиналу. Наконец, на рынке промышленных компонентов есть контрафакт, и измерение это первый барьер, который его отсеивает.
Входной контроль включает проверку номинала резисторов и конденсаторов, ёмкости и ESR электролитов, целостности переходов полупроводников. Компонент, который не прошёл проверку, не попадает на плату. Это гарантирует, что мы не заменяем один неисправный элемент на другой, изначально бракованный, и не создаём повторный отказ.
Поиск обрывов, коротких замыканий и отбраковка
Мультиметр незаменим при поиске обрывов и коротких замыканий на плате. В режиме прозвонки он мгновенно показывает целостность дорожек и цепей, а измерение сопротивления по шинам питания помогает найти короткое замыкание до подачи напряжения.
Ушедший в обрыв элемент рвёт цепь, и прибор это фиксирует нулевой или бесконечной проводимостью в зависимости от режима. Короткое замыкание в цепи питания опасно тем, что при включении оно способно повредить половину схемы, поэтому мы всегда проверяем шины на КЗ до первого запуска платы.
Отбраковка по результатам измерений это финальный фильтр. Каждый подозрительный элемент получает конкретную цифру, и решение о замене принимается не по интуиции, а по измеренному отклонению от нормы. Такой подход делает ремонт повторяемым: другой инженер, повторив те же измерения, придёт к тому же выводу.
Как измерения встраиваются в процесс ремонта
Измерительные приборы работают в связке с остальным парком мастерской. Сначала мы локализуем зону неисправности, в том числе методом сравнения сигнатур на диагностике ABI BoardMaster, а затем подтверждаем диагноз точечными измерениями сопротивления, ёмкости и ESR. Тепловизор и рентген добавляют картину там, где выводы недоступны щупу, а LCR-метр и мультиметр дают числовую оценку каждого подозрительного компонента.
Всю работу мы ведём с соблюдением требований ESD: заземлённые браслеты, антистатические маты и токопроводящая тара для плат и компонентов. Пайку после отбраковки выполняем по стандартам IPC-7711 и IPC-7721, а качество монтажа оцениваем по IPC-A-610. Точные измерения бессмысленны, если в процессе внести новый дефект, поэтому дисциплина рабочего места здесь так же важна, как сам прибор.
Такой подход - часть нашей философии ремонта, а не выбрасывания и основа компонентного ремонта вместо замены модуля.
Что получает заказчик
Для заказчика точные измерения означают предсказуемый результат. Мы не меняем компоненты наугад, а находим конкретный элемент с измеренным отклонением и заменяем именно его. Это снижает стоимость ремонта и исключает повторные отказы из-за пропущенного просевшего конденсатора или скрытого КЗ.
Измерительный контроль мы применяем на всех типах плат, от промышленных приводов и процессоров управления до железнодорожной электроники. Вместе с работой с прошивками на программаторе микросхем и остальным парком оборудования мастерской это позволяет закрыть полный цикл ремонта: от диагностики цепей до восстановления и проверки готовой платы.
Если у вас есть плата с нестабильной работой блока питания, плавающими показаниями или подозрением на просевшие конденсаторы, привезите её на диагностику. Мы измерим ключевые параметры компонентов и честно скажем, что вышло из строя. Обсудить задачу можно через страницу контактов.
