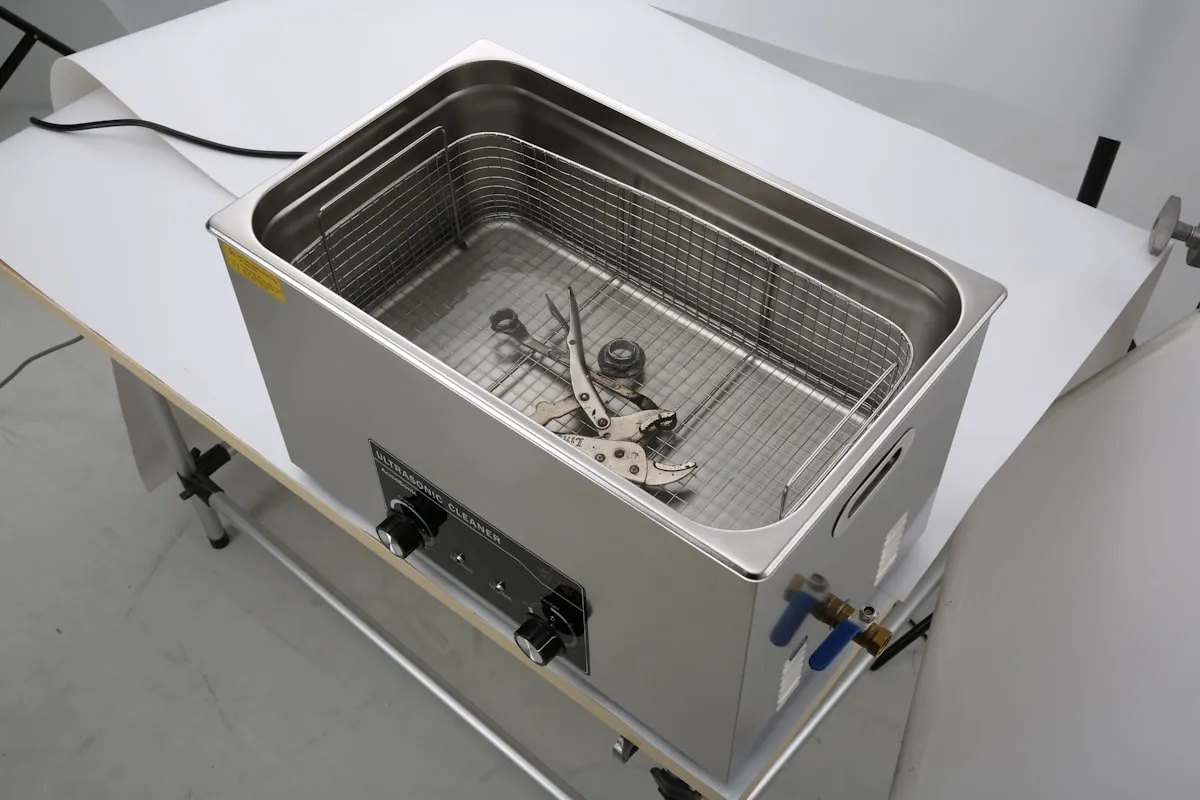

Ультразвуковая отмывка печатных плат - один из базовых процессов нашей мастерской, без которого невозможен ни точный ремонт, ни надёжное конформное покрытие. Загрязнённая плата скрывает дефекты, даёт токи утечки и не позволяет получить качественную пайку. В ультразвуковой ванне мы удаляем остатки флюса, пыль, продукты коррозии и следы конденсата, возвращая плате чистое, пригодное для работы состояние. Ниже подробно разбираем, что именно мы делаем на ультразвуковой отмывке, как подбираем режимы и какие меры предосторожности соблюдаем.
Как работает ультразвуковая отмывка
В ультразвуковой ванне погружённая в раствор плата обрабатывается акустическими колебаниями высокой частоты. В жидкости возникает кавитация: образуются и схлопываются микроскопические пузырьки, которые механически выбивают загрязнения даже из самых труднодоступных мест - из-под корпусов компонентов, из щелей разъёмов, из зазора под планарными микросхемами. Ни кисть, ни струя растворителя туда не достанут, а кавитация работает по всей смоченной поверхности одновременно.
Именно поэтому ультразвук незаменим для плотного современного монтажа. Под корпусом QFN или BGA всегда остаётся зазор, где скапливается флюс, и вымыть его вручную невозможно. Ультразвуковая ванна решает эту задачу без разборки узла.
От чего отмываем плату
Загрязнения на плате бывают очень разные, и каждый тип требует своего подхода:
- Остатки флюса после пайки. Активный флюс, не удалённый полностью, со временем даёт токи утечки и электрохимическую миграцию, вплоть до замыканий по поверхности.
- Пыль и производственные загрязнения. Токопроводящая пыль в сочетании с влагой снижает сопротивление изоляции и вызывает сбои.
- Продукты коррозии. Зеленоватый или белый налёт вокруг выводов - следствие влаги и агрессивной среды, характерной для оборудования судов и нефтегазовых объектов.
- Следы конденсата и электролита. После залития, отпотевания или вытекшего конденсатора на плате остаются соли, которые нужно удалить полностью.
Перед отмывкой мы всегда оцениваем характер загрязнения под увеличением, потому что от этого зависит выбор раствора и режима.
Подбор растворов
Универсального раствора не существует, и подбор моющей среды - ответственная часть процесса. Мы исходим из типа загрязнения и совместимости с компонентами:
- Специализированные водные отмывочные составы для плат - основной выбор для остатков флюса и общей очистки. Они разработаны именно для электроники и не агрессивны к маркировке и компонентам.
- Изопропиловый спирт применяем для лёгких флюсовых остатков и там, где нежелательна вода.
- Для стойких продуктов коррозии используем составы, рассчитанные на удаление окислов, с обязательной последующей нейтрализацией и промывкой деионизированной водой.
Финальная промывка деионизированной водой важна принципиально: обычная водопроводная вода оставляет солевой осадок, который сам по себе становится источником токов утечки. Мы завершаем цикл именно чистой промывкой, чтобы на плате не осталось ни загрязнений, ни следов моющего состава.
Температура и время обработки
Эффективность отмывки зависит от трёх параметров: концентрации раствора, температуры и времени. Умеренный подогрев ванны ускоряет растворение флюса и повышает эффективность кавитации, но перегрев недопустим: он вреден для компонентов и может повредить маркировку. Мы держим температуру в диапазоне, рекомендованном для конкретного состава, и не гонимся за скоростью в ущерб плате.
Время обработки подбираем по загрязнению: лёгкие флюсовые остатки уходят за несколько минут, стойкая коррозия требует более длительной обработки, иногда в несколько подходов с промежуточным контролем. Важен принцип разумной достаточности: избыточно долгая обработка мощным ультразвуком - не благо, а риск для чувствительных элементов. Поэтому мы ведём процесс под контролем, а не по принципу поставил и забыл.
Сушка после отмывки
Отмывка не заканчивается извлечением платы из ванны. Оставшаяся в зазорах влага так же опасна, как и исходное загрязнение: под корпусами и в разъёмах вода даёт коррозию и токи утечки. Поэтому сушка - обязательный и полноценный этап.
Мы удаляем основную влагу продувкой чистым сжатым воздухом, обращая внимание на зоны под компонентами и внутри разъёмов, а затем досушиваем плату в термошкафу при умеренной температуре до полного удаления остаточной влаги. Только полностью сухая плата допускается к дальнейшему ремонту или к нанесению покрытия. Качество сушки мы контролируем визуально под микроскопом, о работе с которым рассказывали в материале про микроскоп для пайки.
Когда отмывка нужна перед ремонтом и покрытием
Ультразвуковая отмывка встраивается в наш процесс в двух ключевых точках.
Перед ремонтом отмывка нужна, когда плата пришла грязной, залитой или корродированной. Чистая поверхность обязательна для точной диагностики: под слоем флюса и налёта не видно ни трещин в пайке, ни повреждённых дорожек. Отмытая плата позволяет достоверно локализовать неисправность, в том числе методом сравнения с эталоном, о котором мы писали в статье про локализацию неисправностей на BoardMaster.
Перед нанесением конформного покрытия отмывка нужна всегда. Покрытие ложится только на чистую и сухую поверхность. Если под лак попадут остатки флюса или влага, они окажутся запечатанными на плате навсегда и продолжат разрушать её изнутри, а само покрытие будет отслаиваться. Поэтому качественное конформное покрытие начинается именно с тщательной ультразвуковой отмывки и полной сушки.
Меры предосторожности
Ультразвук - мощный инструмент, и к ряду компонентов он требует осторожного подхода. Не всё на плате одинаково хорошо переносит кавитацию и погружение.
Что требует особого внимания:
- Электромеханические реле и герконы. Кавитация может повредить контактную группу или загнать жидкость внутрь корпуса. Такие компоненты либо защищаем, либо исключаем из зоны воздействия.
- Разъёмы и подстроечные элементы. Внутрь легко попадает жидкость, которую потом сложно полностью высушить. Мы уделяем таким узлам особое внимание при продувке и сушке.
- Наклейки, этикетки и маркировка. Ультразвук и растворитель могут их отклеить или смыть. Важные обозначения фиксируем заранее.
- Открытые электролитические конденсаторы и негерметичные модули. Требуют оценки перед погружением.
Вся работа ведётся с соблюдением требований ESD, а сам процесс мы адаптируем под конкретную плату, а не прогоняем всё по одному шаблону. Если какой-то узел нельзя погружать, мы отмываем плату локально, защитив уязвимые компоненты.
Что мы делаем на ультразвуковой отмывке
Если свести воедино, на ультразвуковой отмывке мы: удаляем остатки флюса, пыль, продукты коррозии и следы конденсата, подбираем раствор и режим под конкретное загрязнение, завершаем цикл промывкой деионизированной водой, полностью просушиваем плату и контролируем результат под микроскопом. Это обязательный этап и перед точным ремонтом, и перед нанесением конформного покрытия, и часть общей культуры работы с промышленной электроникой.
Чистая плата - это не косметика, а условие надёжного ремонта. На загрязнённой поверхности невозможно ни увидеть дефект, ни гарантировать долговечность результата.
Если у вас есть плата после залития, с коррозией или следами вытекшего конденсатора, привезите её к нам. Мы оценим состояние, проведём ультразвуковую отмывку в подходящем режиме и подготовим плату к ремонту или покрытию. Обсудить задачу можно через страницу контактов.
